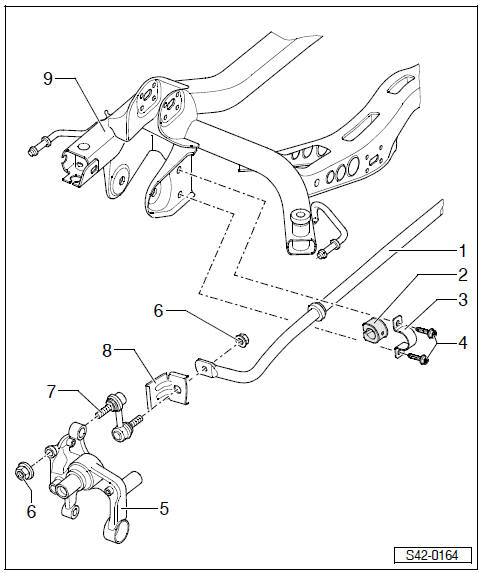

Revue Technique Automobile Skoda Octavia: Aperçu du montage: Barre stabilisatrice
1 - Barre stabilisatrice
- Tenir compte des différentes versions du châssis.
- Déposer et poser
2 - Palier
- Toujours remplacer les paliers sur les deux côtés du véhicule
3 - Collier
4 - Vis, 20 Nm et 90°
- Serrer à fond en position poids à vide
- remplacer après chaque démontage
5 - Carter de roulement de roue
6 - Ecrou, 40 Nm
- autobloquant
- remplacer après chaque démontage
7 - Barre de direction
- reliée à la barre stabilisatrice avec bras oscillant longitudinal/ carter du logement de roue
8 - Protection
9 - Support du groupe motopropulseur
Déposer et poser la barre stabilisatrice
Déposer
- Déposer les roues arrières.
Remarque Les opérations suivantes sont décrites pour le côté gauche du véhicule. Ces opérations s'entendent simultanément pour le côté droit du véhicule

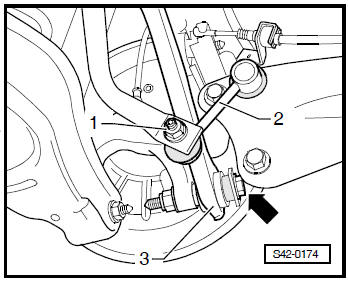

- Dévisser l'écrou -1- et extraire la barre de direction -2- de la barre stabilisatrice.
Remarque Ne pas desserrer la vis -flèche- de la barre de direction pour l'essieu arrière -3-.

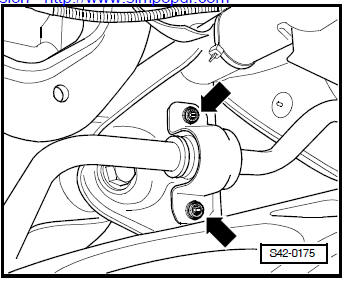

- Retirer les vis -flèches- pour le collier de barre stabilisatrice.
- Extraire la barre stabilisatrice.
Poser
- Installer la barre stabilisatrice dans le véhicule.

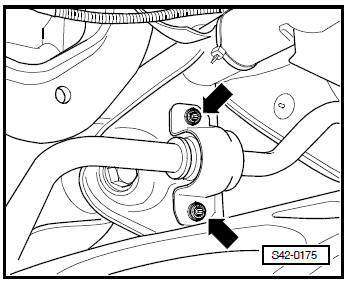

- Serrer uniformément les vis -flèches- pour le collier de barre stabilisatrice.

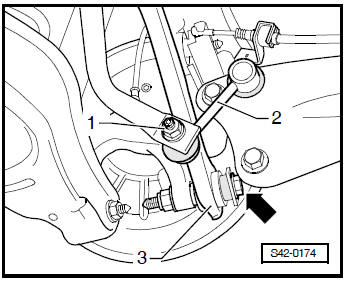

- Insérer la barre de direction -2- dans la barre stabilisatrice et serrer à fond l'écrou -1-.
- Poser la roue et la serrer.

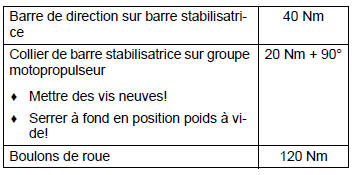

Couples de serrage:
