Notice d'utilisation Skoda Octavia: Poste de conduite

Synoptique

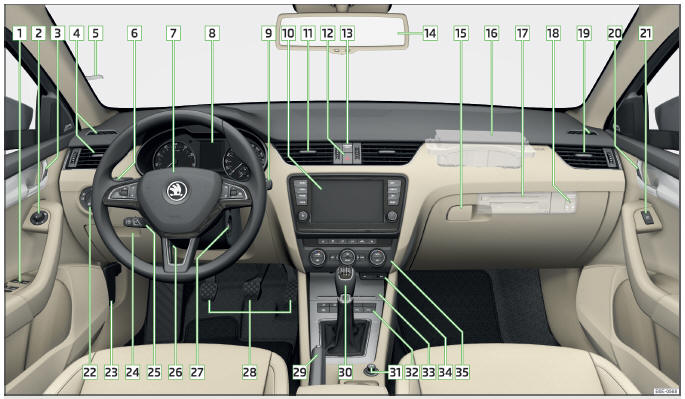

Fig. 21 Poste de conduite
Fig. 21 Poste de conduite

  1. Lève-vitres électriques
  2. Réglage électrique des rétroviseurs
  3. Manette d'ouverture de portière
  4. Diffuseurs d'air
  5. Porte-ticket de stationnement
  6. Levier de commande (selon l'équipement) :
    - clignotants, feux de route et feux de stationnement, appel de phares
    - Régulateur de vitesse
    - Assistant de feux de route
  7. Volant :
    - avec klaxon
    - avec airbag frontal du conducteur
    - avec touches de commande du système d'information
  8. Combiné d'instruments
  9. Manette de commande :
    - essuie-glaces et lave-glaces
    - Système d'information
  10. Infodivertissement " Notice d'utilisation de l'Infodivertissement
  11. Diffuseurs d'air
  12. Touche des feux de détresse
  13. Voyant de l'airbag frontal du passager avant
  14. Rétroviseur intérieur
  15. Vide-poches sur le côté du passager avant
  16. Airbag frontal du passager avant
  17. Module d'Infodivertissement externe (dans le vide-poches du passager avant) " Notice d'utilisation de l'Infodivertissement
  18. Commutateur à clé pour la désactivation de l'airbag frontal du passager avant (dans le vide-poches du passager avant)
  19. Diffuseurs d'air
  20. Manette d'ouverture de portière
  21. Lève-vitre électrique de la portière côté passager avant
  22. Commutateur des feux
  23. Manette de déverrouillage du capot moteur
  24. Rangement sur le côté conducteur
    Boîte à fusibles (derrière le vide-poches du côté conducteur)
  25. Manette de commande du régulateur de vitesse et d'espacement
  26. Levier pour le réglage du volant
  27. Selon l'équipement :
    - Antivol de direction
    - Bouton du démarreur
  28. Pédale
  29. Levier de frein à main
  30. Selon l'équipement :
    - Levier de changement de vitesse (boîte de vitesses manuelle)
    - Levier sélecteur (boîte de vitesses automatique)
  31. Baguette avec touches (en fonction de l'équipement) :
    - Verrouillage central
    - STOP & START
    - Contrôle de motricité (ASR)
    - Contrôle électronique de la stabilité (ESC)
    - Sélection du mode de conduite
    - Assistant de manoeuvres de stationnement
    - Aide au stationnement
    - Surveillance de la pression de gonflage des pneus
  32. Vide-poches / Phonebox
  33. Entrée USB/AUX " Notice d'utilisation Infodivertissement, chapitre Entrées USB/AUX
  34. Selon l'équipement :
    - Commande pour le chauffage
    - Commande du climatiseur
    - Commande pour le Climatronic

Nota La disposition des commandes diffère partiellement de celle indiquée dans " fig. 21 sur les véhicules avec direction à droite. Les symboles des commandes sont toutefois identiques.
