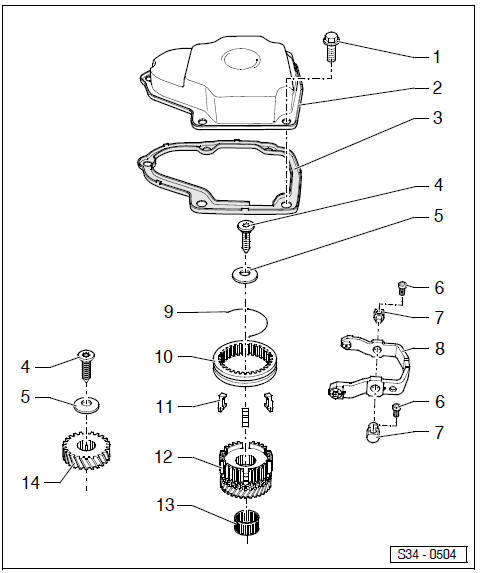

Revue Technique Automobile Skoda Octavia: I - Démonter et monter le couvercle du carter de la boîte de vitesses et du 5e rapport
1 - 14 Nm
2 - Couvercle du carter de boîte de vitesses
Remarque Contrôler le niveau d'huile de la boîte de vitesses et en ajouter si nécessaire et si le couvercle du carter de celle-ci est installé alors que la boîte n'a pas été déposée Chap.34-3.
3 - Joint
4 - 80 Nm
- maintient le ressort a coupelles
5 - Ressort a coupelles
- Position de montage Fig. 5 au
6 - 25 Nm
- pour tourillon de roulement sur carter de boîte de vitesses
7 - Tourillon de roulement
8 - Fourchette du 5e rapport
- Désassembler et assembler
- Régler Fig. 6 au
9 - Ressort
10 - Manchon coulissant du 5e rapport
- Position de montage
11 - Pieces de verrouillage (3 unités)
- Position de montage
12 - Synchroniseurs avec pignon et bague de synchronisation du 5e rapport
- Désassembler et assembler
13 - Roulement a aiguilles
14 - Pignon du 5e rapport
- Position de montage Fig. 1 au
Aperçu du montage
