Revue Technique Automobile Skoda Octavia: II - Démonter et monter le carter de la boîte de vitesses et la commande de passage des vitesses

Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Commande, Carter / Désassembler et assembler la boîte de vitesses / II - Démonter et monter le carter de la boîte de vitesses et la commande de passage des vitesses

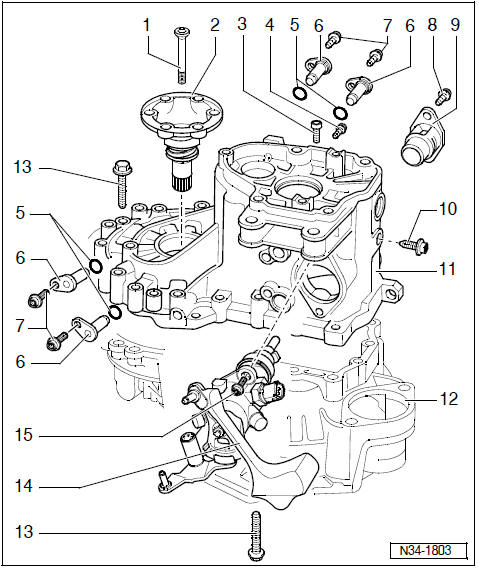

Boîte de vitesses 0A4

1 - 25 Nm
2 - Arbre bridé avec ressort de pression

3 - 25 Nm

4 - 30 Nm

5 - Joint torique

6 - Tourillon de roulement
7 - 22 Nm
8 - 22 Nm
9 - Bouchon
10 - 25 Nm

11 - Carter de la boîte de vitesses

12 - Carter d'embrayage

13 - 25 Nm et 90 supplémentaires
14 - Commande de changement de vitesses

15 - 22 Nm
