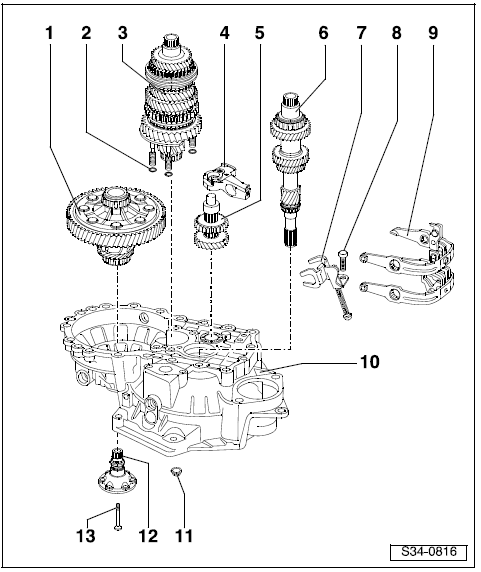

Revue Technique Automobile Skoda Octavia: III - Dépose et pose de l'arbre primaire, de l'arbre de sortie, du différentiel et des fourchettes
1 - Différentiel
- Désassembler et assembler
2 - Bague d'étanchéité
- 4 unités
- toujours remplacer
3 - Arbre de sortie
- Désassembler et assembler
4 - Appui de l'arbre de marche AR
- Désassembler et assembler
5 - Arbre de marche AR
- Désassembler et assembler
6 - Arbre primaire
- Désassembler et assembler
7 - Fourchette de marche arriere
- Désassembler et assembler
- Position de montage
8 - 25 Nm
9 - Commande de changement de vitesses
- (Fourchettes)
- Désassembler et assembler
10 - Carter d'embrayage
- Réparer
11 - 25 Nm et 90 supplémentaires
- 4 écrous pour support de roulement
12 - Arbre bridé avec ressort de pression
- Déposer et poser
- Compléter
13 - 25 Nm
II - Démonter et monter le carter de la boîte de vitesses et la commande de
passage des vitesses
1 - 25 Nm 2 - Arbre bridé avec ressort de pression
Déposer et poser
Compléter
3 - 25 Nm
pour l'appui de l'arbre de marche AR
autobloquant
toujours remplacer
4 - 30 Nm
po ...
Chronologie du montage
Déposer et poser le couvercle du carter de la boîte de vitesses, le carter
d'embrayage, l'arbre de changement de vitesses et couvercle, l'arbre primaire
et l'arbre de sortie, le différentiel et ...
