Revue Technique Automobile Skoda Octavia: Filtre à carburant - Aperçu du montage
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'alimentatio / Déposer et poser les pièces de l'alimentation en carburant - Partie 1 / Filtre à carburant - Aperçu du montage

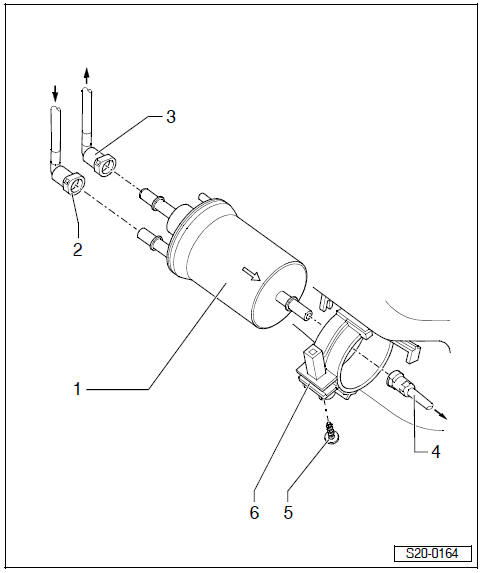

1 - Filtre à carburant
- avec vanne de limitation de pression incorporée pour conduite de retour de carburant Pression d'ouverture: 0,60 …0,68 MPa (6,0 … 6,8 bar)
- Ne pas intervertir les raccords
- Position de montage Fig. 2 au
2 - Conduite d'arrivée de carburant
- Noire
- Venant du réservoir à carburant
- Pour déverrouiller, enfoncer le circlip.
3 - Conduite de retour de carburant
- Bleue
- Vers le réservoir à carburant
- Pour déverrouiller, enfoncer le circlip.
4 - Conduite d'arrivée de carburant
- Noire
- vers moteur
- Pour déverrouiller, enfoncer le circlip.
5 - 3 Nm
6 - Support
- pour filtre à carburant
- fixé au réservoir de carburant

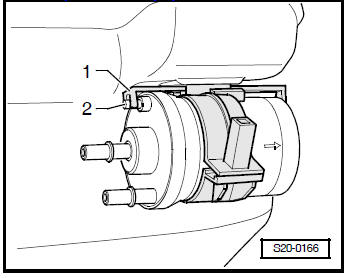

Fig. 2: Position de montage du réservoir de carburant
La tige -2- du boîtier du filtre doit venir prendre dans la découpure -1- du support.
Le sens d'écoulement est indiqué par les flèches.
Déposer et poser le réservoir de carburant
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Dispositif de levage pour moteur/boîte de vitesses, par ex.
-V.A.G 1383 A
