Revue Technique Automobile Skoda Octavia: Déposer et poser le réservoir de carburant

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Dispositif de levage pour moteur/boîte de vitesses, par ex. -V.A.G 1383 A

Déposer

• Tenir compte des mesures de sécurité avant de commencer les travaux de montage  .
• Le contact étant coupé, déconnecter la tresse de masse de la batterie.
• Extraire la pièce de montage de la trappe du réservoir et déposer la trappe du réservoir  Carrosserie - Travaux de montage ; Gr. de rép. 55.

• Vider le réservoir de carburant et nettoyer tout autour du tuyau de remplissage.
• Déposer la banquette arrière  Carrosserie - Travaux de montage ; Gr. de rép. 72.

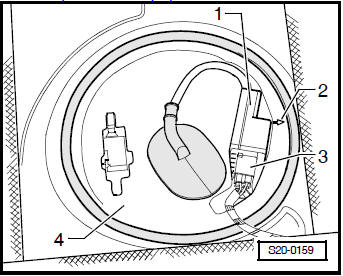

• Déclipser le cache -4- avec le calculateur de pompe à carburant -J538- -1-.
• Débrancher la fiche de raccordement à 5 broches de la bride l'unité de refoulement de carburant.
• Dévisser la roue arrière droite.
• Déposer la coquille arrière droite du passage de roue  Carrosserie - Travaux de montage ; Gr. de rép. 66.

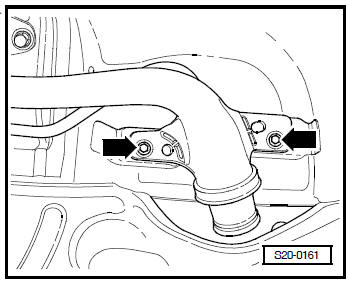

• Dévisser la tubulure de versement de la superstructure -flèches-.
• Désolidariser tous les supports de l'échappement arrière de la superstructure. Puis l'échappement doit être légèrement descendu et accroché avec du fil à la superstructure.

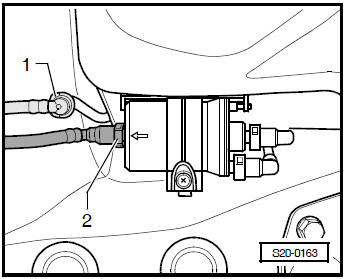

• Débrancher du raccord la conduite d'aération -1- (blanche) et la conduite d'arrivée -2- (noire).

Remarque Pour déverrouiller les conduites d'alimentation, enfoncer le circlip.

• Dévisser le ruban de serrage et les vis de fixation. Ce faisant, retenir le réservoir de carburant avec le dispositif de levage pour moteur/boîte de vitesses, parex.-V.A.G 1383 A-.
• Abaisser le réservoir de carburant.

Poser

La pose doit être effectuée dans l'ordre inverse. Tenir compte de ce qui suit:

• Poser les conduites d'aération et de carburant sans les plier.
• Ne pas intervertir la conduite d'arrivée et la conduite de retour (la conduite de retour est bleue ou a une marque bleue, la conduite d'arrivée est noire).
• Vérifier si les raccords sont bien serrées.
• Contrôler la connexion à la masse du réservoir de carburant/ de la carrosserie sur la tubulure de versement.
• Après la pose du réservoir de carburant, contrôler si les conduites d'arrivée, de retour et d'aération sont bien clipsées au réservoir de carburant.
• Observer les mesures nécessaires après avoir rebranché la batterie  Installation électrique ; Gr. de rép. 27.
• Adapter le calculateur de pompe à carburant -J538- à l'appareil de commande du moteur Diagnostic du véhicule, système de mesure et d'information -VAS 5051-.
• Interroger la mémoire de défauts, supprimer si nécessaire les défauts existants et effacer la mémoire de défauts  Diagnostic du véhicule et du système d'information et de mesure -VAS 5051-.
