Revue Technique Automobile Skoda Octavia: Système de refroidissement côté moteur - Aperçu du montage

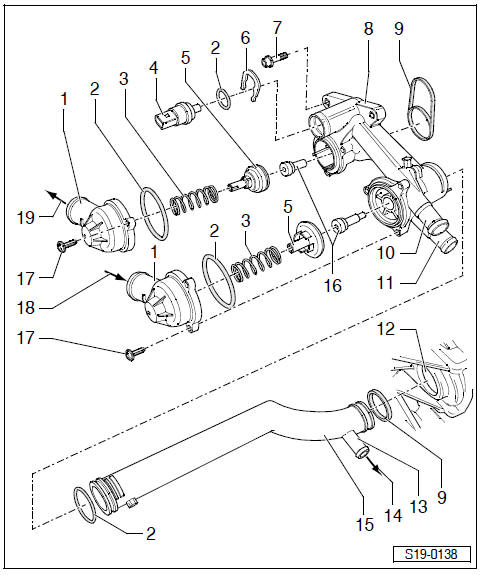

Régulateur de liquide de refroidissement - Aperçu du montage
1 - Tubulure de raccordement
2 - Joint torique
- Remplacer
3 - Ressort de pression
4 - Transmetteur de température du liquide de
refroidissement -G62-
- Détendre le système de refroidissement si nécessaire avant la dépose
5 - Poussoir
6 - Agrafe de retenue
- Contrôler sa fixation
7 - 10 Nm
8 - Carter du régulateur de liquide de refroidissement
9 - Bague d'étanchéité
- Remplacer
10 - Vers l'échangeur thermique
- Schéma de raccordement des Durits de liquide de refroidissement
11 - Venant de l'échangeur thermique
- Schéma de raccordement des Durits de liquide de refroidissement
12 - Carter de pompe du liquide de refroidissement sur bloc-cylindres
13 - Tubulure de raccordement
14 - pour vase d'expansion
- Schéma de raccordement des Durits de liquide de refroidissement
15 - Tuyau du liquide de refroidissement
- Schéma de raccordement des Durits de liquide de refroidissement
16 - Régulateur du liquide de refroidissement
- Plage de régulation Thermocouple long: 87 °C … 102 °C thermocouple court: 103 °C…120 °C
17 - 5 Nm
18 - du radiateur, en bas
- Schéma de raccordement des Durits de liquide de refroidissement
19 - Vers le radiateur, en haut
- Schéma de raccordement des Durits de liquide de refroidissement

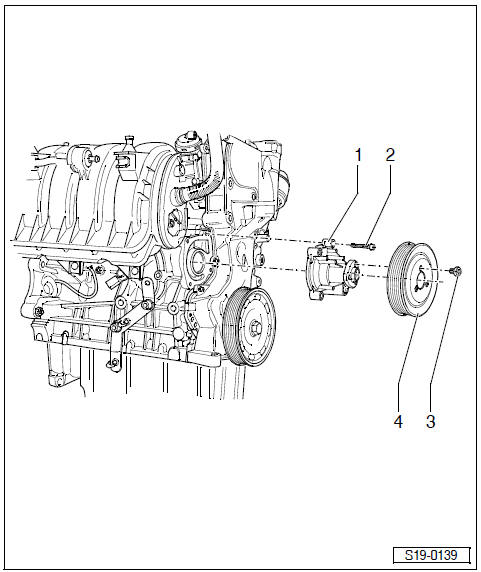

Pompe de liquide de refroidissement - Aperçu du montage
1- Pompe de liquide de refroidissement
- Déposer et poser
- Contrôler la mobilité
- avec bague d'étanchéité intégrée
- Remplacer complètement en cas d'endommagement et de fuite
2 - 9 Nm
3 - 20 Nm
- Pour desserrer et serrer, utiliser la clé pour pompe à eau -MP 1-308-
4 - Poulie
- Attention à la fixation lors du montage
- Déposer et poser la courroie poly-V
Système de refroidissement côté carrosserie - Aperçu du montage
1 - Durit de liquide de refroidissement du haut
Contrôler sa fixation
Schéma de raccordement des Durits de liquide de refroidissement
2 - Joint torique
Remplacer en cas d'endom ...
Schéma de raccordement des Durits de liquide de refroidissement
1 - Vase d'expansion 2 - Durit de liquide de refroidissement
de la soupape de recyclage des gaz - N18- avec potentiomètre
de recyclage des gaz -G212-
3 - Soupape de recyclage des gaz - N1 ...
