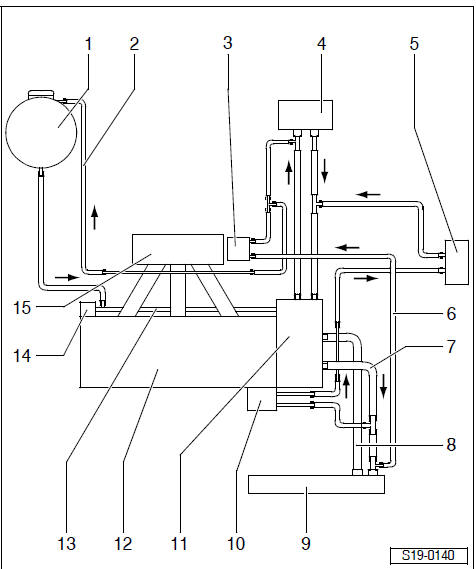

Revue Technique Automobile Skoda Octavia: Schéma de raccordement des Durits de liquide de refroidissement
1 - Vase d'expansion
2 - Durit de liquide de refroidissement
- de la soupape de recyclage des gaz - N18- avec potentiomètre de recyclage des gaz -G212-
3 - Soupape de recyclage des gaz - N18- avec potentiomètre de recyclage
des gaz -G212-
4 - Echangeur thermique pour chauffage
5 -
Refroidisseur d'huile de boîte de vitesses
- uniquement sur boîte de vitesses automatique
6 - Durit de liquide de refroidissement
- vers soupape de recyclage des gaz - N18- avec potentiomètre de recyclage des gaz -G212-
7 - Durit de liquide de refroidissement du haut
8 - Durit de liquide
de refroidissement du bas
9 - Radiateur
10 - Radiateur d'huile
moteur
11 - Carter du régulateur de liquide de refroidissement
12 -
Culasse/bloc-cylindres
13 - Tuyau du liquide de refroidissement
14 -
Pompe de liquide de refroidissement
15 - Tubulure d'admission
Système de refroidissement côté moteur - Aperçu du montage
