Revue Technique Automobile Skoda Octavia: Déposer et poser la pédale d'embrayage
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Embrayage / Réparer la commande d'embrayage / Déposer et poser la pédale d'embrayage
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Pince -T10005-
- Outil de déverrouillage -T10178-
Déposer
- Pousser le siege conducteur aussi loin que possible vers l'arriere et mettre le volant dans la position la plus élevée.
- Déposer la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.

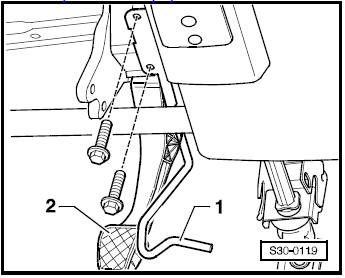

- Dévisser l'entretoise de collision -1- devant la pédale d'embrayage -2-.

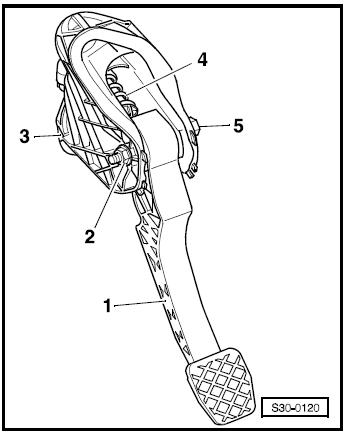

- Dévisser la pédale d'embrayage -1- du support de palier -3-, retirer a cet effet l'écrou -2- et extraire la vis -5-
- Faire pivoter la pédale d'embrayage un peu vers l'avant et sortir le ressort de dépassement du PMH -4- du support de palier.

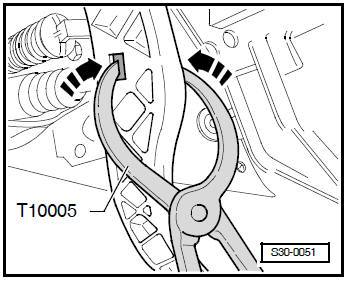

- Débloquer le support de la tringle d'actionnement du cylindre transmetteur avec la pince -T10005-.
- Enlever la pédale d'embrayage.
Poser
La pose doit etre effectuée dans l'ordre inverse en observant les points suivants:
Remarque Remplacer l'écrou autobloquant.

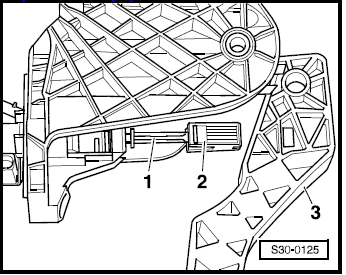

- Attacher le support -2- a la tringle d'actionnement -1- du cylindre transmetteur.
- Pousser le support dans la pédale d'embrayage jusqu'a ce que l'on entende s'emboîter.

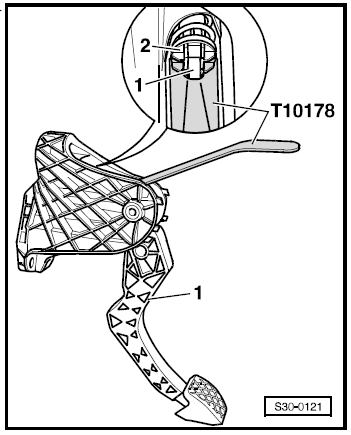

- Introduire le ressort de dépassement du PMH par le haut dans le support de palier et ce faisant, maintenir l'extrémité du ressort avec l'outil de déverrouillage -T10178- dans sa position de montage.
- Introduire l'axe de la pédale d'embrayage dans la plaque d'appui du ressort de dépassement du PMH.
- Appuyer un peu sur la pédale d'embrayage, introduire la vis et serrer l'écrou autobloquant.

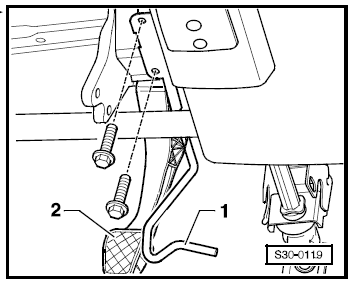

- Visser l'entretoise de collision -1- devant la pédale d'embrayage -2-.
- Poser la partie inférieure du tableau de bord côté conducteur Carrosserie - Travaux de montage ; Gr. de rép. 70.
Couples de serrage
