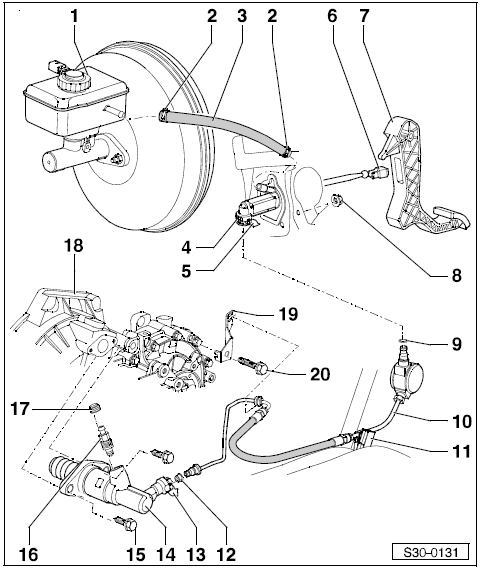

Revue Technique Automobile Skoda Octavia: Aperçu du montage - Systeme hydraulique
1 - Réservoir de liquide de frein
2 - Collier a lame-ressort
3 -
Durit d'écoulement
4 - Cylindre transmetteur
- Déposer et poser
5 - Agrafe
- Pour déposer et poser la Durit, extraire completement l'agrafe
6 - Support
- Déposer et poser
7 - Pédale d'embrayage
- Déposer et poser
8 - 20 Nm
- Support de palier sur superstructure
- toujours remplacer
9 - Joint torique
- toujours remplacer
- mettre sur le raccord de câble
- insérer avec du liquide de frein
- Ne pas se tromper, les joints toriques rep. 9 et rep. 12 sont différents Fig. 1 au
- Affectation Catalogue des pieces de rechange
10 - Durit
- Affectation Catalogue des pieces de rechange
- Déposer la batterie, et le porte-batterie pour la dépose Installation électriques ; Gr. de rép. 27.
11 - Support
- Fixé a la superstructure
12 - Joint torique
- toujours remplacer
- mettre sur le raccord de câble
- Avant de le poser, y passer du liquide de frein
- Ne pas se tromper, les joints toriques rep. 9 et rep. 12 sont différents Fig. 1 au
- Affectation Catalogue des pieces de rechange
13 - Agrafe
- Pour déposer et poser la Durit, extraire completement l'agrafe
14 - Cylindre récepteur
- Déposer et poser
15 - 20 Nm
16 - Valve du reniflard
- Purger l'air du systeme d'embrayage
17 - Capuchon pare-poussiere
18 - Boîte de vitesses
19 - Support
20 - 20 Nm

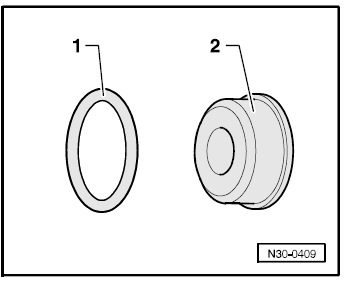

Fig. 1: Joints toriques pour Durits
