Revue Technique Automobile Skoda Octavia: Dépose et pose du cylindre récepteur
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Clé dynamométrique
Déposer
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Le contact étant coupé, déconnecter la tresse de masse de la batterie Installation électriques ; Gr. de rép. 27.
- Déposer le filtre a air Moteur correspondant ; Gr. de rép. 24.

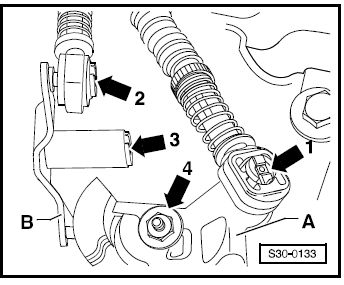

- Enlever le circlip -fleche 1- pour le câble de changement de vitesses du levier de changement de vitesses -A-.
- Enlever le circlip -Pfeil 2- pour le câble de sélection du levier de renvoi -B-.
- Enlever le cable sélecteur et le câble de passage des vitesses des tourillons.
- Désolidariser le circlip -fleche 3- du levier de renvoi -B- et enlever le levier de renvoi.
- Déposer le levier de la commande de boîte -A- en dévissant l'écrou -fleche 4-.
- Désolidariser la boîte de vitesses de la butée du câble -fleches-.
- Attacher le câble de changement de vitesses et le câble de sélection.

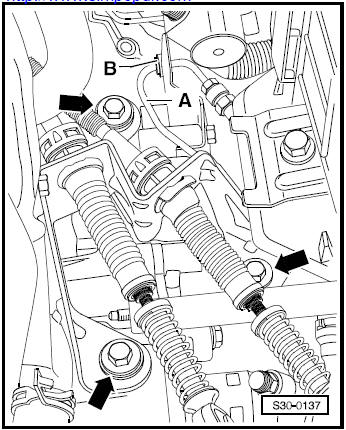

- Désolidariser le support -B- de la boîte de vitesses et l'enlever du raccord de Durit -A-.
- Déposer l'appui -fleches A- (s'il existe).

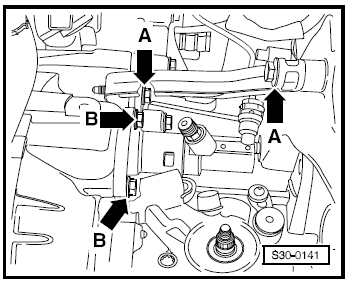

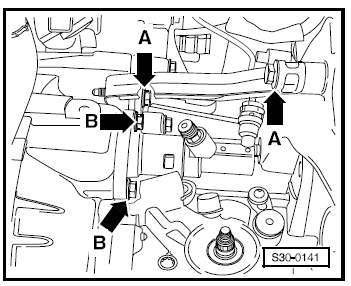

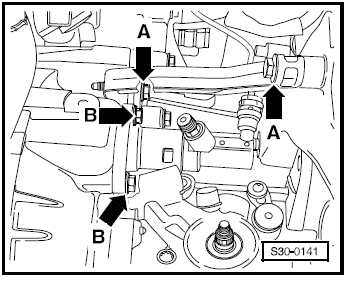

- Mettre un chiffon ne peluchant pas sous le cylindre récepteur.
- Sortir l'agrafe pour le raccord de Durit jusqu'a la butée du cylindre récepteur.
- Sortir le raccord de Durit du cylindre récepteur et obturer l'orifice.
- Déposer le cylindre récepteur -fleches B-.
Remarque Ne pas appuyer sur la pédale d'embrayage.
Poser
La pose doit etre effectuée dans l'ordre inverse en observant les points suivants:
- Passer de la graisse MoS2 sur l'extrémité du poussoir.
- Poser le cylindre récepteur et serrer les vis -fleches- a 20 Nm.
- Insérer le raccord de Durit jusqu'a la butée dans le cylindre récepteur.
- Enfoncer l'agrafe jusqu'a la butée pour la fixation du raccord de Durit.
- Si nécessaire poser l'appui -fleches A-.
- Purger l'air du systeme d'embrayage apres avoir posé le cylindre récepteur .
Assemblage de la commande de passage des vitesses.
Réglage de la commande de passage des vitesses.
- Poser le filtre a air Moteur correspondant ; Gr. de rép. 24.
- Connecter la tresse de masse de la batterie Installation électriques ; Gr. de rép. 27.
Couple de serrage
Cylindre récepteur sur boîte de vitesses: 20 Nm.
Aperçu du montage - Systeme hydraulique
1 - Réservoir de liquide de frein 2 - Collier a lame-ressort 3 - Durit d'écoulement 4 - Cylindre transmetteur Déposer et poser 5 - Agrafe Pour déposer et poser la Durit, extraire c ...Purger l'air du systeme d'embrayage
