Dépose et pose des clignotants latéraux
| ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Après avoir rebranché la batterie, tenir compte des remarques.
Déposer
Les clignotants latéraux sont des composants du support du rétroviseur extérieur.
- Déposer le carter du rétroviseur extérieur Carrosserie - Travaux de montage ; Gr. de rép. 66.

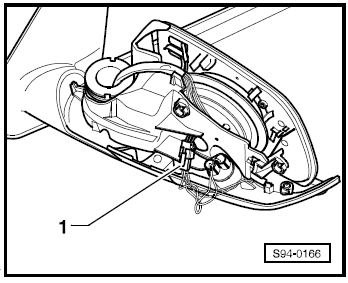

- Débrancher la connexion à fiches -1-.
Remarque Pour des raisons de présentation, le rétroviseur extérieur est déposé dans la figure.

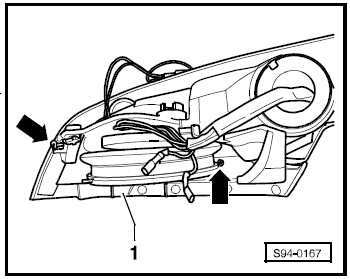

- Enlever les vis -flèches- (1 Nm).
- Enlever le support du rétroviseur -1- avec les clignotants latéraux.
Poser
- La pose doit être effectuée dans l'ordre inverse.
