Revue Technique Automobile Skoda Octavia: Déposer et poser le carter du roulement de roue

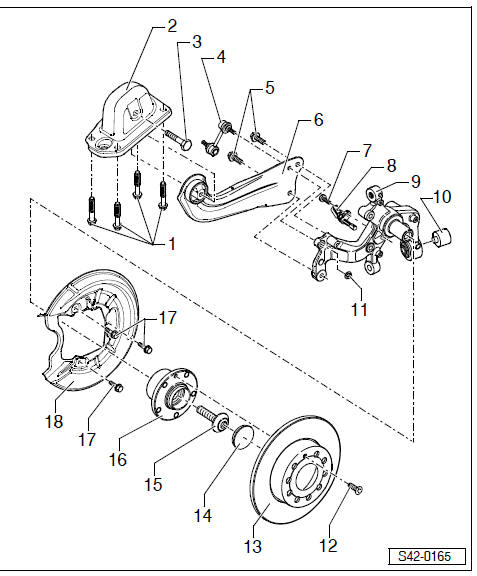

1 - Vis, 50 Nm et 45°
- M10 x 35
- remplacer après chaque démontage
2 - Support de palier
3 - Vis, 90 Nm et 90°
- M12 x 1,5 x 80
- remplacer après chaque démontage
4 - Barre de direction
- reliée à la barre stabilisatrice avec bras oscillant longitudinal/ carter du logement de roue
5 - Vis, 90 Nm et 90°
- M12 x 25
- Tenir compte de la chronologie du serrage
- remplacer après chaque démontage
6 - Bras oscillant longitudinal
- Déposer et poser
7 - Vis, 9 Nm
8 - Capteurs de vitesse de rotation ARD -G44-/Capteurs
de vitesse de rotation ARG -G46-
- peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
- Avant de poser le capteur, nettoyer la surface intérieure de l'alésage et y passer de la pâte de graissage consistante -G 000 650-
9 - Carter de roulement de roue
- Déposer et poser
10 - Palier caoutchouc-métal
- Remplacer
11 - Ecrou, 40 Nm
12 - Vis, 4 Nm
13 - Disque de frein
14 -
Capuchon pare-poussière
- remplacer après chaque démontage
- Chasser et emmancher
L'étanchement comme il convient est obtenu uniquement avec un nouveau capuchon pare-poussière.
15 - Vis, 180 Nm et 180°
- M16 x 1,5 x 70
- remplacer après chaque démontage
16 - Moyeu de roue avec roulement de roue
- avec bague du capteur d'ABS incorporée
- Déposer et poser
Le roulement de roue et le moyeu de roue sont montés conjointement dans un carter.
Cette unité roulement de roue/moyeu de roue n'a pas de jeu et ne demande aucun entretien. Des réglages et des remises en état ne sont pas possibles!
17 - Vis, 10 Nm
18 - Tôle de protection
Remplacer le palier en caoutchouc-métal du carter du logement de roue
Déposer
Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage
de roue .
Déposer la roue.
Déposer le ressort hélicoïdal .
Déposer l'unité ro ...
