Revue Technique Automobile Skoda Octavia: Dépose et pose de la grille de l'air d'aspiration
Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Chauffage / Dépose et pose des pièces de l'appareil de chauffage - Partie 4 / Dépose et pose de la grille de l'air d'aspiration
Déposer
- Déposer le cache du caisson d'eau Carrosserie - Travaux de montage ; Gr. de rép. 64.

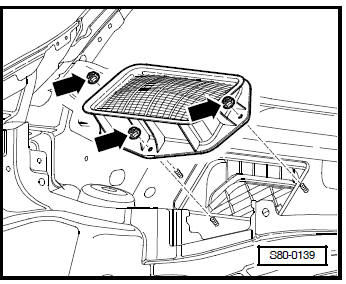

- Retirer les écrous de fixation -flèches- et enlever la grille de l'air d'aspiration vers le haut.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque Le joint doit être correctement positionné sur la grille de l'air d'aspiration.
