Revue Technique Automobile Skoda Octavia: Dépose et pose de l'appareil de chauffage

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Collier de Durit -MP 7-602-
• Collier de Durit -T30096-
• Pistolet à air comprimé usuel

Un deuxième mécanicien est temporairement indispensable pour déposer et poser l'appareil de chauffage.

Dépose et pose

• Déposer le tableau de bord  Carrosserie - Travaux de montage ; Gr. de rép. 70.
• Déposer les gaines du fond du plancher à droite et à gauche.

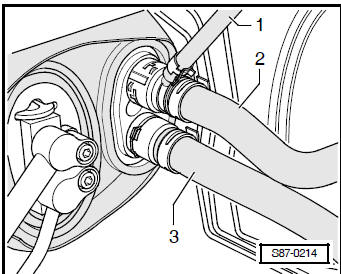

• Pincer la Durit de liquide de refroidissement -1- avec le collier de Durit -MP 7-602-.
• Pincer les Durits de liquide de refroidissement -2- et -3- avec le collier de Durit -T30096-.

Remarque Remplacer le liquide de refroidissement si l'échangeur thermique doit être échangé. Dans ce cas vidanger le liquide de refroidissement,  Moteur ; Gr. de rép. 19, sans déconnecter les Durits de liquide de refroidissement.

• Débrancher les coupleurs rapides de l'échangeur thermique.

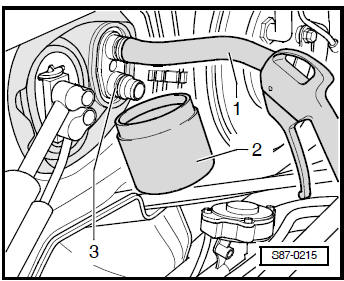

• Mettre une partie de la Durit -1- sur le raccord supérieur.
• Maintenir un réservoir -2- sous le raccord inférieur -3-.
• Souffler prudemment avec un pistolet à air comprimé le reste de liquide de refroidissement de l'échangeur thermique dans le réservoir -2-.
• Couvrir le tapis de la voiture à l'intérieur du véhicule avec une feuille imperméable et du papier buvard.

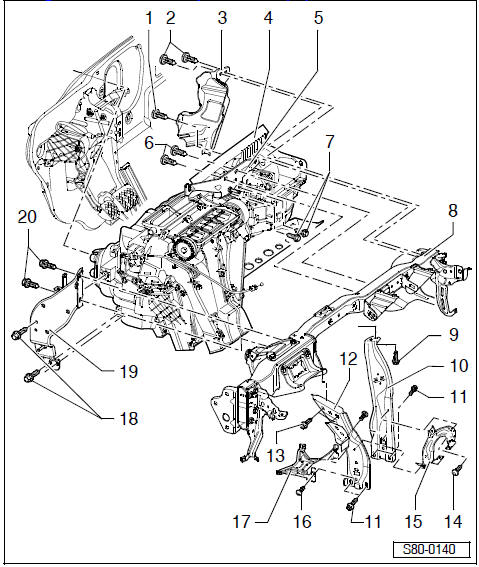

1 - Vis, 4 Nm
2 - Vis, 4 Nm
3 - Porte-câbles
4 - Appareil de chauffage

• Déposer:

• Déposer le diffuseur au plancher à gauche.
• Déposer les pièces intermédiaires pour la gaine de dégivrage et le diffuseur du tableau de bord.
• Débrancher les connexions à fiches de l'appareil de chauffage.
• Désolidariser le faisceau de câbles du support  rep. 5.
• Retirer les vis  rep. 6 et  rep. 7 du support  rep. 5.
• Déposer le support  rep. 5.
• Déposer les supports  rep. 15 et  rep. 17.
• Déposer les appuis  rep. 10 et  rep. 12.
• Déposer l'appareil de commande pour l'interface de diagnostic du bus de données -J533- (fixé au niveau de la colonne de direction sur le support  rep. 19)  Installation électrique ; Gr. de rép. 90.
• Retirer les vis  rep. 18 et  rep. 20 et enlever le support  rep. 19.
• Retirer les vis  rep. 1 et  rep. 2 du porte-câbles  rep. 3.

Remarque Afin d'atteindre la vis  rep. 1, sortir un peu du tablier l'appareil de chauffage côté conducteur.

• Extraire l'appareil de chauffage.

• Poser: La pose doit être effectuée dans l'ordre inverse en observant les points suivants:

• Poser d'abord le joint par rapport au tablier anti-projections de l'habitacle puis guider la bride de l'échangeur thermique à travers le joint  Fig. 1 au
• Versement du liquide de refroidissement  Moteur ; Gr. de rép. 19.

5 - Support, droit
6 - Vis, 8 Nm
7 - Vis, 8 Nm
8 - Support de montage
9 - Vis, 8 Nm
10 - Appui à droit
11 - Vis, 20 Nm
12 - Appui à gauche
13 - Vis, 8 Nm
14 - Vis, 8 Nm
15 - Support
16 - Vis, 2 Nm
17 - Support
18 - Vis, 8 Nm
19 - Support, gauche
20 - Vis, 8 Nm

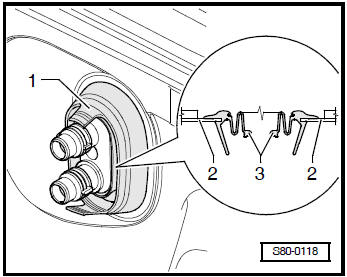

Fig. 1: Joint de l'appareil de chauffage/compartiment
moteur

Remarque Tenir compte de la position de montage du joint -1-.

1 - Joint - il doit se trouver tout autour dans le tablier anti-projections
2 - Tablier anti-projections
3 - Boudin - il doit se trouver tout autour dans la gorge de la bride de l'échangeur thermique
