Revue Technique Automobile Skoda Octavia: Déposer et poser l'unité de refoulement de carburant

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Clé pour écrou-raccord -T30101-

Déposer

Conditions

• Le réservoir de carburant ne doit contenir que 1/2 maximum.

Remarque

• Si nécessaire, vider le réservoir de carburant avec l'aspirateur à cet effet.
• Tenir compte des mesures de sécurité avant de commencer les travaux de montage  .
• Respecter les règles de propreté  .

• Le contact étant coupé, déconnecter la tresse de masse de la batterie.
• Déposer la banquette arrière  Carrosserie - Travaux de montage ; Gr. de rép. 72.

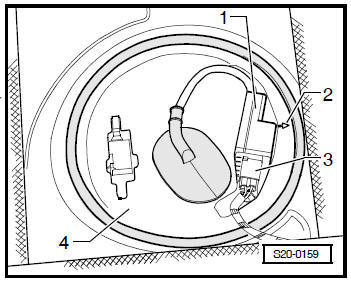

• Sortir le calculateur de pompe à carburant -J538- -1- du cache -4- et débrancher la fiche -3-.
• Déclipser le cache -4-.

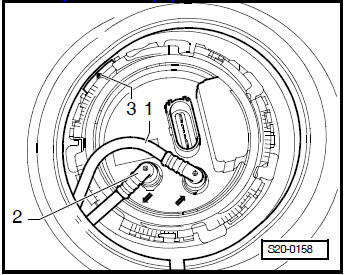

• Déverrouiller la fiche de raccordement ainsi que les conduites d'alimentation -1- et -2- de la bride de l'unité de refoulement de carburant.

Remarque Pour déverrouiller les conduites d'alimentation, enfoncer le circlip.

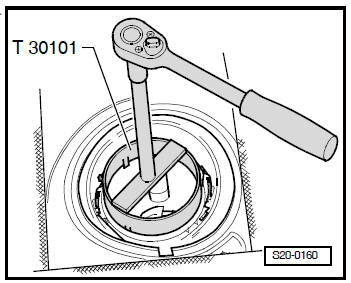

• Ouvrir le jonc de verrouillage avec la clé -T30101-.
• Extraire l'unité de refoulement de carburant et la bague d'étanchéité de l'ouverture du réservoir de carburant.

Remarque Si l'unité de refoulement doit être remplacée, l'ancienne unité de refoulement doit être vidée avant la mise au rebut.

Poser

La pose de l'unité de refoulement de carburant doit avoir lieu exactement dans l'ordre inverse du démontage. Tenir compte de ce qui suit:

Remarque

• Veiller lors de l'installation de l'unité de refoulement de carburant à ne pas plier le transmetteur de l'indicateur de réserve de carburant.
• Insérer à sec la bague d'étanchéité de l'unité de refoulement de carburant dans l'ouverture du réservoir de carburant.
• Passer du carburant sur la bague d'étanchéité pour la monter uniquement à l'intérieur de l'unité de refoulement de carburant.

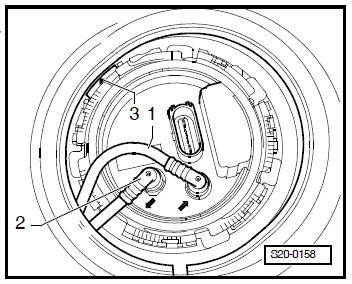

• Faire attention à la position de montage de la bride de l'unité de refoulement de carburant: La marque sur la bride -3- doit être tournée dans le sens contraire du déplacement. La bride de l'unité de refoulement ne peut être posée que dans cette position.
• Ne pas intervertir la conduite d'arrivée et la conduite de retour.
• Vérifier si les raccords sont bien serrées.
• Après la pose de l'unité de refoulement de carburant, contrôler si les conduites d'arrivée, de retour et d'aération sont bien clipsées au réservoir de carburant.
• Observer les mesures nécessaires après avoir rebranché la batterie  Installation électrique ; Gr. de rép. 27.

• Adapter le calculateur de pompe à carburant -J538- à l'appareil de commande du moteur Diagnostic du véhicule, système de mesure et d'information -VAS 5051-.
• Interroger la mémoire de défauts, supprimer si nécessaire les défauts existants et effacer la mémoire de défauts  Diagnostic du véhicule et du système d'information et de mesure -VAS 5051-.
