Revue Technique Automobile Skoda Octavia: Réservoir de carburant avec pièces amovibles - Aperçu du montage

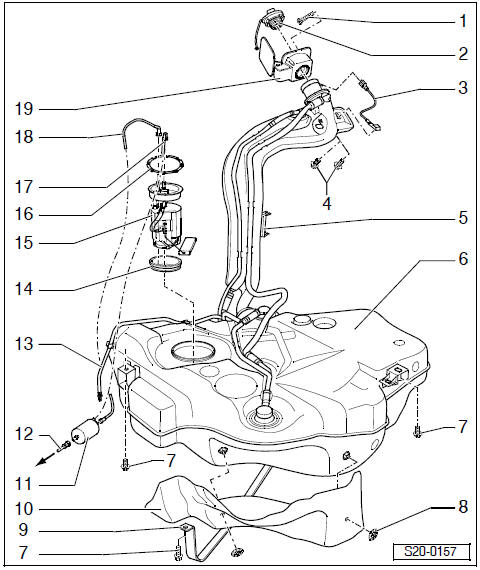

1 - Pièce de montage
2 - Bouchon du réservoir
3 - Connexion à la
masse
4 - 11 Nm
5 - Support
6 - Réservoir à carburant
- Déposer et poser
7 - 20 Nm
8 - Rondelle de fixation
9 - Ruban de serrage
- Attention à la position de montage
10 - Ecran de protection thermique
11 - Filtre à carburant
- Position de montage Fig. 2 au
12 - Conduite d'arrivée
- vers pompe à haute pression
- Vérifier la fixation
13 - Conduite d'aération
- vers réservoir à charbon actif
- Clipsée latéralement au réservoir de carburant
- Vérifier la fixation
14 - Bague d'étanchéité
- Remplacer en cas d'endommagement
- Humidifier avec du carburant avant le montage
15 - Unité de refoulement de carburant
- Déposer et poser
- Contrôler la pompe d'alimentation en carburant .
- Respecter la position correcte de montage dans le réservoir à charbon actif
- avec transmetteur pour indicateur de réserve de carburant -G-
- Déposer et poser le transmetteur de l'indicateur de réserve de carburant -G-
- Nettoyer le tamis s'il est encrassé
16 - Jonc de verrouillage, 145 Nm
- Vérifier la fixation
- Déposer et poser avec la clé -T30101-
17 - Conduite d'arrivée
- Noire
- Clipsée latéralement au réservoir de carburant
- Vérifier la fixation
18 - Conduite de retour
- Bleue
- Clipsée latéralement au réservoir de carburant
- Vérifier la fixation
19 - Trappe du réservoir
- avec cuvette en caoutchouc
- Déposer et poser Carrosserie - Travaux de montage ; Gr. de rép. 70

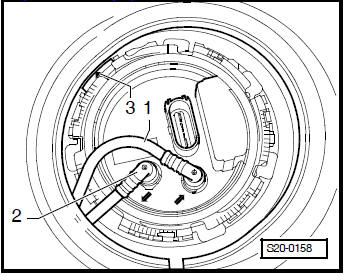

Fig. 1: Position de montage de la bride de l'unité de
refoulement de carburant
La marque -3- sur la bride de l'unité de refoulement de carburant est tournée dans le sens contraire du déplacement.
Remarque La bride de l'unité de refoulement ne peut être posée que dans cette position.
La conduite de retour -1- bleue ou marquée en bleue.
La conduite d'arrivée noire -2-.
Remarque Après la pose de la bride, contrôler l'unité de refoulement de carburant pour savoir si les conduites d'arrivée, de retour et d'aération sont encore bien clipsées au réservoir de carburant.
Déposer et poser les pièces de l'alimentation en carburant - Partie 1
Remarque
Les Durits d'alimentation du moteur ne doivent être fixées
qu'avec des colliers à lame-ressort. Il est interdit d'utiliser des
colliers de blocage ou vissés.
Pour vider le ré ...
Déposer et poser l'unité de refoulement de carburant
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Clé pour écrou-raccord -T30101-
Déposer
Conditions
Le réservoir de carburant ne ...
D'autres materiaux:
Contrôle de la fixation correcte
Fig. 192
Fixation conforme de la boule
d'attelage
Contrôlez que la boule d'attelage est correctement fixée avant toute
utilisation.
Fixation conforme de la boule d'attelage " fig. ...
