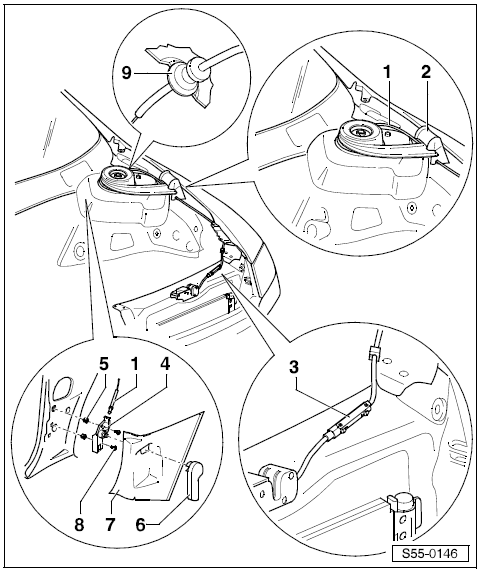

Revue Technique Automobile Skoda Octavia: Aperçu du montage de la commande du capot moteur
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Capot moteur / Aperçu du montage de la commande du capot moteur
1 - Câble Bowden
- Les câbles Bowden avant et arrière peuvent être remplacés séparément
- Le câble d'actionnement est divisé en deux parties par le coupleur du câble Bowden rep. 3.
- séparer
2 - Obturateurs
3 - Coupleur de câble Bowden
4 - Console
5 -
Ecrou
6 - Levier de commande
7 - Habillage du montant A
- Déposer et poser
8 - 2,5 Nm
9 - Passe-câble
