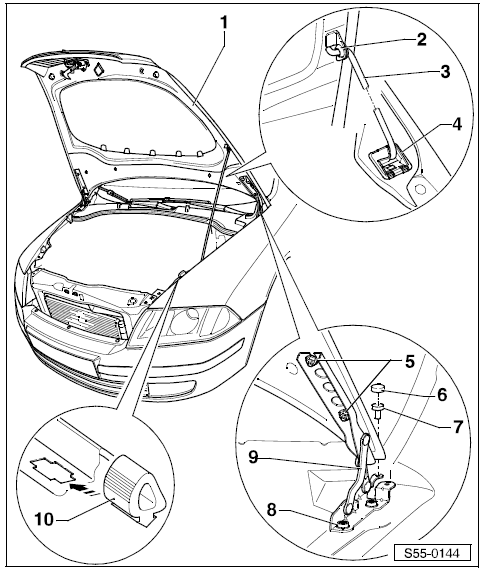

Revue Technique Automobile Skoda Octavia: Aperçu du montage du capot moteur
1 - Capot moteur
- Déposer:
Remarque La dépose et la pose est effectuée par 2 mécaniciens.
- Retirer les vis rep. 5 et enlever le capot.
- Poser: la pose doit être effectuée dans l'ordre inverse en tenant
compte des points suivants: Ajuster le capot du moteur Carrosserie
- Remise en état ; Gr. de rép. 00.
Observer l'entrefer uniforme entre le capot et la carrosserie.
Régler le tampon d'amortissement et contrôler si le capot s'ouvre et se ferme.
2 - Silentbloc
3 - Appui
4 - Cornière de maintien
5 - 20 Nm
6 - Capuchon
7 - Tampon d'amortissement
8 - 20 Nm
9 - Charnière
10 - Pièce de guidage
Capot moteur
...
Aperçu du montage de la commande du capot moteur
1 - Câble Bowden
Les câbles Bowden avant et arrière peuvent être remplacés
séparément
Le câble d'actionnement est divisé en deux parties par le
coupleur du câble Bowden r ...
