Revue Technique Automobile Skoda Octavia: Aperçu du montage - Pédalier
Remarque
- Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
- Le contact étant coupé, déconnecter la tresse de masse de la batterie.
- Des travaux complémentaires doivent etre effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27.
- Graisser la totalité des portées et des surfaces de contact avec de la graisse -G 000 450 02-.
- Déposer le vide-poches côté conducteur avant de travailler sur le pédalier Carrosserie - Travaux de montage ; Gr. de rép. 70.

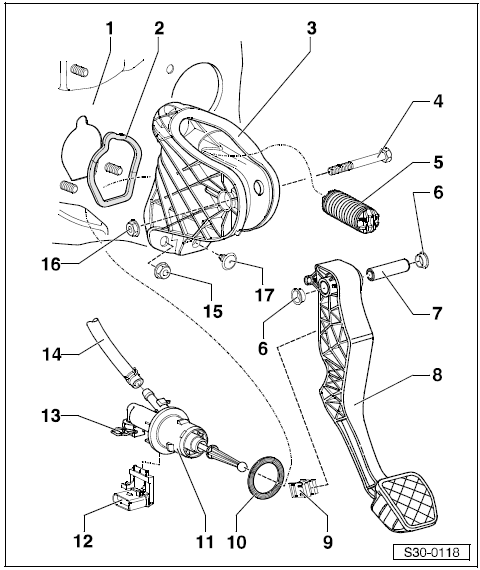

1 - Tablier transversal
- avec appui pour support de palier
2 - Joint
- toujours remplacer
- entre le support de palier et le tablier transversal
- Autocollant
- Coller sur le support de palier
3 - Support de palier
- pour l'appui de la pédale d'embrayage
- Déposer et poser
4 - Vis
5 - Ressort de dépassement du PMH
- Déposer et poser
6 - Douille de roulement
7 - Axe
8 - Pédale d'embrayage
- Déposer et poser
9 - Support
- Déposer et poser
10 - Joint
- toujours remplacer
- entre cylindre transmetteur et support de palier
11 - Cylindre transmetteur
- Déposer et poser apres avoir déposé le support de palier
12 - Transmetteur de la position d'embrayage -G476-
- Déposer et poser
- contrôler Systeme de diagnostic du véhicule, de mesure et d'information VAS 5051;
13 - Agrafe
- Pour déposer et poser la Durit, extraire completement l'agrafe
14 - Durit d'écoulement
15 - 20 Nm
- 3 unités
- autobloquant
- pour support de palier sur tablier transversal
- toujours remplacer
16 - 22 Nm
- toujours remplacer
17 - Butée
- pour la pédale d'embrayage
Déposer et poser le ressort de dépassement du PMH
