Revue Technique Automobile Skoda Octavia: Déposer et poser le carter du roulement de roue

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Extracteur de joint articulé -3287A-
• Ecarteur -3424-
• Dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A-
• Clé de serrage angulaire par ex. -V.A.G 1756 -

Déposer

• Défaire la vis hexagonale de l'arbre à cardan.

Remarque

• Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le roulement de roue serait endommagé.
• Si la vis hexagonale est desserrée, les roulements de roue ne doivent pas être surchargés.
• Ne pas surcharger les roulements de roue par le propre poids du véhicule, sinon le roulement de roue serait préendommagé. Ainsi la longévité du roulement de roue est réduite.
• Si des véhicules, dont l'arbre à cardan a été déposé, doivent être déplacés, il faut installer à la place de l'arbre à cardan une articulation extérieure et serrer à 50 Nm.

• Déposer la roue.
• Déposer l'étrier de frein resp. le support de frein avec l'étrier et l'accrocher avec du fil de fer  .
• Déposer le capteur de vitesse de rotation de l'ABS  .
• Déposer le disque de frein.
• Maintenant déposer la tôle de protection du carter du roulement de roue.
• Desserrer l'écrou de la rotule de la barre de direction, mais ne pas encore dévisser.

Pour protéger le filetage sur le tourillon, laisser dessus l'écrou légèrement serré.

• Désolidariser la rotule de la barre de direction du carter du roulement de roue au moyen de l'extracteur de joint articulé -3287A- et maintenant dévisser l'écrou.
• Extraire l'arbre à cardan au maximum du moyeu de roue (en direction de la boîte de vitesses).

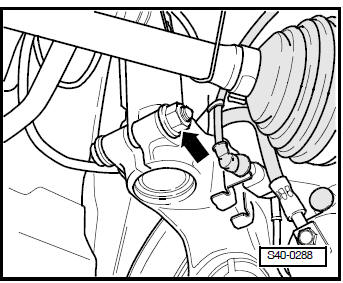

• Déposer le vissage du carter du logement de roue/de la jambe de suspension -flèche-.

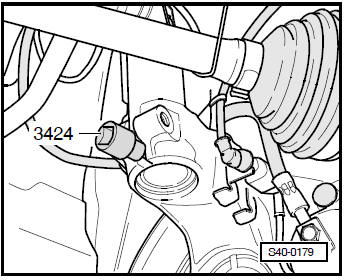

• Mettre l'écarteur -3424- dans la fente du carter du logement de roue.
• Faire décrire une rotation de 90° au cliquet et l'enlever de l'écarteur -3424 -.

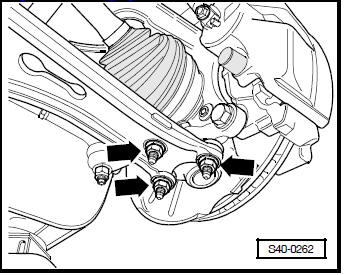

• Desserrer les écrous -flèches-.
• Maintenant mettre le dispositif de levage pour moteur/ boîte de vitesses par ex. -V.A.G 1383 A- sous le carter du logement de roue.
• Désolidariser d'abord la rotule de suspension du triangle de suspension, afin de retirer ensuite le carter du logement de roue de la jambe de suspension.

Poser

La pose doit être effectuée dans l'ordre inverse en observant les points suivants: Si le carter du roulement de roue était remplacé, la géométrie du véhicule doit être contrôlée   Couples de serrage  .

Couples de serrage:
