Revue Technique Automobile Skoda Octavia / Châssis-suspension / Roues, pneus, contrôle de la géométrie du véhicule / Roues, pneus / Roue avec jante en acier 6J x 15 ou 6,5J x 16

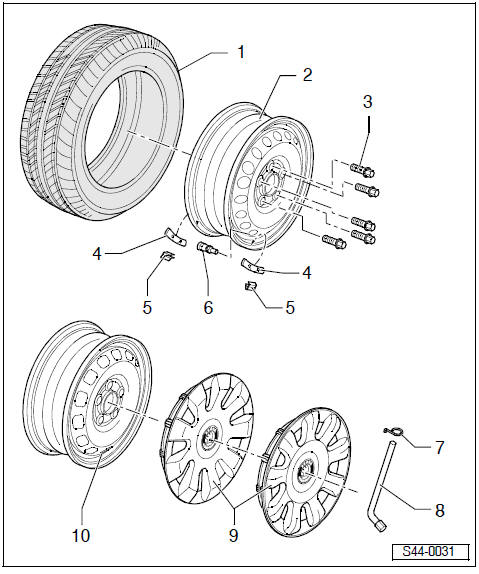

Remarque
- La jante en acier et l'enjoliveur peuvent avoir un aspect différent de celui sur la figure.
- La sculpture peut avoit un aspect différent de celui sur la figure pour d'autres pneus autorisés.
1 - Pneus
2 - Jante en acier
- 6J x 15, ET 47
3 - Boulon de roue, 120 Nm
4 - Poids d'équilibrage
- 60 g max. autorisé sur chaque rebord de jante
5 - Ressort de maintien pour poids d'équilibrage
6 - Valve
- N'installer qu'une valve conforme au catalogue des pièces de rechange
7 - Crochet d'extraction
- Fait partie de l'outillage de bord
8 - Clé pour vis de roue
- Fait partie de l'outillage de bord
9 - Enjoliveur
- Différentes versions Catalogue des pièces de rechange.
- L'extraire avec le crochet rep. 7
10 - Roue pleine
- 6,5J x 16, ET 50
Montage des pneus
Pour le montage des pneus, l'appareil de montage doit être équippé d' une
tête de montage pour pneus prévue pour ces roues pleines.
ATTENTION! Sinon, il y a un risque
d'endommagemen ...
