Revue Technique Automobile Skoda Octavia: Remplacement de la bague d'étanchéité de l'arbre bridé côté droit

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Cuve de récupération
• Piece de pression -T10160-
• Dispositif de montage -MP 6-414-
• Clé dynamométrique

Déposer

• S'il y en a un, démonter le carter d'amortissement sous le moteur/la boîte de vitesses  Carrosserie - Opérations de montage ; Gr. de rép. 66.
• Braquer a fond a droite.
• S'il y en a un, démonter du moteur le capuchon de l'arbre a cardan.
• Dévisser l'arbre a cardan de l'arbre bridé.
• Remonter l'arbre a cardan au maximum puis l'attacher.

  Faire attention a ne pas endommager la peinture de l'arbre a cardan.

• Placer la cuve de récupération sous la boîte de vitesses et le moteur.

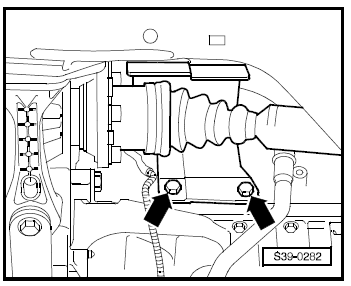

• Dévisser la conduite de retour d'huile du turbocompresseur du moteur  Moteur correspondant ; Gr. de rép. 21.

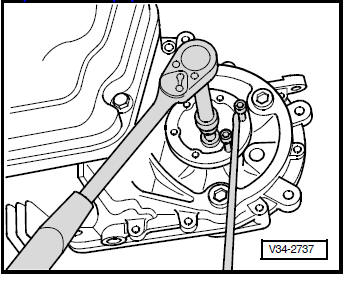

• Retirer la vis de fixation de l'arbre bridé en serrant d'abord deux vis dans la bride et en maintenant l'arbre de celle-ci au moyen d'un démonte-pneu.
• Extraire l'arbre bridé avec le ressort de pression.

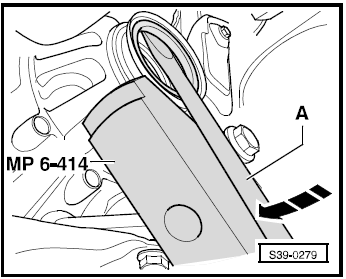

• Débloquer la bague d'étanchéité avec un tournevis -A-, ce faisant, soutenir le tournevis au moyen d'un appui approprié (par ex. dispositif de montage -MP 6-414-).

Remarque

• Ne pas endommager la douille, sinon des fuites se produiront.
• Remplacer la douille si elle est endommagée.

Poser

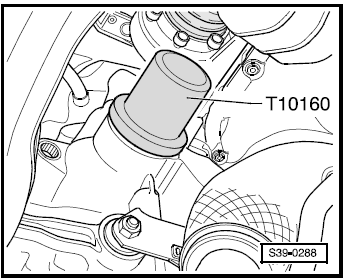

• Emmancher la nouvelle bague d'étanchéité jusqu'a la butée et sans la tordre.
• Remplir de graisse -G 052 128 A1- jusqu'a la moitié, l'espace entre la bague d'étanchéité et la bague parepoussiere.
• Installer l'arbre bridé.
• Fixer l'arbre bridé avec une vis conique et serrer a 25 Nm.

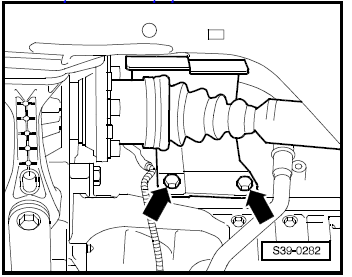

• Si la conduite de retour d'huile du turbocompresseur du moteur a été dévissée, poser celle-ci de nouveau  Moteur correspondant ; Gr. de rép. 21.
• Visser l'arbre a cardan sur l'arbre bridé  Châssissuspension ; Gr. de rép. 40.

• Si nécessaire visser le capuchon de l'arbre a cardan  Châssis-suspension ; Gr. de rép. 40.
• Contrôler l'huile de la boîte de vitesses.
• Poser le carter d'évaporation  Carrosserie - Travaux de montage ; Gr. de rép. 66.

Couple de serrage

Arbre bridé sur boîte de vitesses: 25 Nm
