Revue Technique Automobile Skoda Octavia: Remplacement de la bague d'étanchéité de l'arbre bridé côté gauche

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Outil polyvalent -MP 3-419-
• Piece de pression -T10160-
• Cuve de récupération
• Clé dynamométrique

Déposer

• Déposer la roue gauche.
• Déposer les panneaux d'insonorisation du carter et la partie inférieure de la coquille du passage de roue avant gauche  Carrosserie - Travaux de montage ; Gr. de rép. 66.
• Braquer a fond a gauche.
• Dévisser l'arbre a cardan de l'arbre bridé  Châssissuspension ; Gr. de rép. 40.
• Remonter l'arbre a cardan au maximum puis l'attacher.

  Faire attention a ne pas endommager la peinture de l'arbre a cardan.

• Placer la cuve de récupération sous la boîte de vitesses.

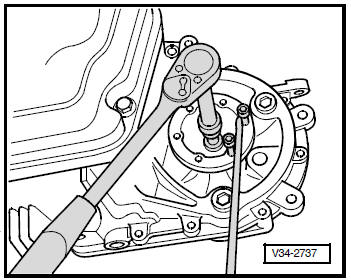

• Retirer la vis de fixation de l'arbre bridé en serrant d'abord deux vis dans la bride et en maintenant l'arbre de celle-ci au moyen d'un démonte-pneu.

• Extraire l'arbre bridé avec le ressort de pression.

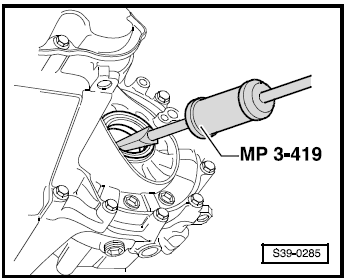

• Extraire la bague d'étanchéité de l'arbre bridé avec l'outil polyvalent -MP3-419-.

Poser

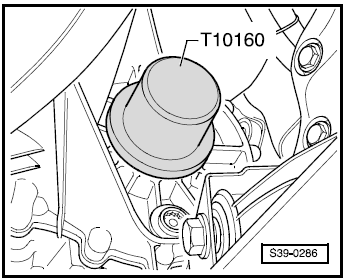

• Emmancher la nouvelle bague d'étanchéité jusqu'a la butée et sans la tordre.
• Remplir de graisse -G 052 128 A1- jusqu'a la moitié, l'espace entre la bague d'étanchéité et la bague parepoussiere.
• Installer l'arbre bridé.
• Fixer l'arbre bridé avec une vis conique et serrer a 25 Nm.
• Poser les arbres a cardan sur la boîte de vitesses  Châssis-suspension ; Gr. de rép. 40.
• Poser la roue  Châssis-suspension ; Gr. de rép. 44.
• Contrôler l'huile de la boîte de vitesses.
• Poser les panneaux d'insonorisation du carter et la coquille avant gauche du passage de roue  Carrosserie - Travaux de montage ; Gr. de rép. 66.

Couple de serrage

Arbre bridé sur boîte de vitesses: 25 Nm
