Notice d'utilisation Skoda Octavia: Diffuseurs d'air

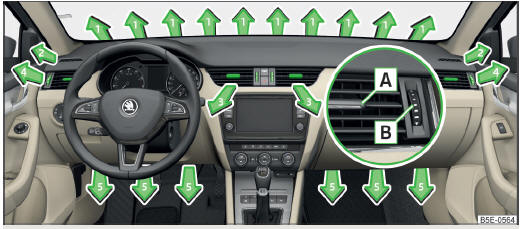

Fig. 138 Diffuseurs d'air avant

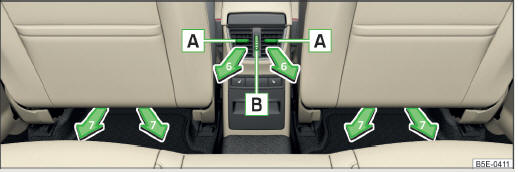

Fig. 139 Diffuseurs d'air arrière

Les diffuseurs d'air 3, 4 " fig. 138 et 6 " fig. 139 offrent la possibilité de modifier la direction du débit de l'air et peuvent s'ouvrir et se fermer séparément.

Modifier la direction du débit d'air

• Pour modifier la hauteur du flux d'air, faites pivoter les lamelles horizontales à l'aide de l'élément de réglage coulissant A " fig. 138 ou " fig. 139 vers le haut ou vers le bas.
• Pour modifier la direction du flux d'air, tournez les lamelles verticales à l'aide de l'élément de réglage coulissant A " fig. 138 ou " fig. 139 vers la droite ou vers la gauche.

Ouvrir

• Tournez vers le haut le régulateur B " fig. 138 ou " fig. 139.

Fermer

• Tournez vers le bas le régulateur B " fig. 138 ou " fig. 139.

En fonction du réglage du diffuseur d'air sur l'unité de commande du chauffage, le climatiseur manuel ou le Climatronic, les diffuseurs d'air suivants sont actifs.

Réglage de la direction du débit d'air	Buses de sortie d'air actives " fig. 138 et " fig. 139
	1, 2, 4
	1, 2, 4, 5, 7
	3, 4, 6
	4, 5, 7
	3, 4, 5, 6, 7
