Revue Technique Automobile Skoda Octavia: Réparer l'unité de changement de vitesses
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Piece tubulaire -T10203-
- Piece tubulaire -MP 3-479-
- Clé dynamométrique

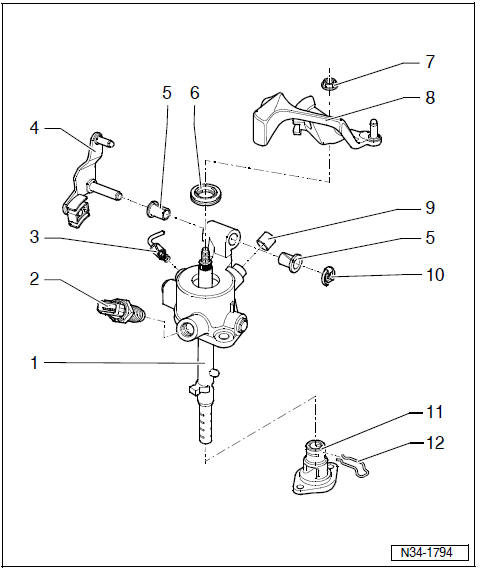

1 - Arbre de changement de vitesses avec couvercle
- ne peuvent pas etre séparés l'un de l'autre
2 - Contacteur des feux de recul F4
- serrer a 20 Nm
- Passer une légere couche de graisse MoS2 sur l'ergot
3 - Axe de blocage
- pour régler la commande de changement de vitesses
- Déposer Fig. 1 au
- Emmancher Fig. 2 au
4 - Levier de renvoi
- Position de montage
5 - Douille de roulement
6 - Bague d'étanchéité
- Le débloquer avec un tournevis
- Mettre en place Fig. 3 au
7 - 23 Nm
- autobloquant
- toujours remplacer
8 - Levier de changement de vitesses
- L'installer de maniere que l'inter-dents aille avec l'arbre de changement de vitesses
- Peut etre remplacé avec la commande du changement de vitesses montée
- Position de montage
9 - Capuchon
- pour aération de la boîte de vitesses
10 - Circlip
11 - Bouchon
12 - Ressort
- n'est pas monté sur toutes les boîtes de vitesses
- Remonter si existant

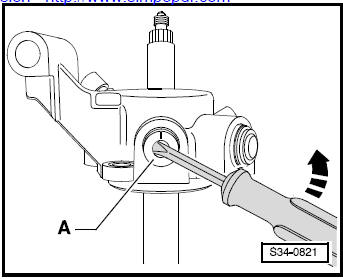

Fig. 1: Démonter l'axe de blocage -A- du couvercle de
changement de vitesses
- Enlever la partie extérieure de l'axe de blocage
- Puis débloquer prudemment avec un tournevis l'axe de blocage.

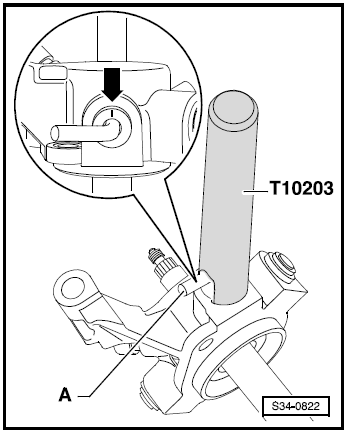

Fig. 2: Emmancher l'axe de blocage -A- dans le couvercle de
changement de vitesses
Position de montage: Le repere -fleche- est tourné vers la partie supérieure de l'arbre de changement de vitesses.

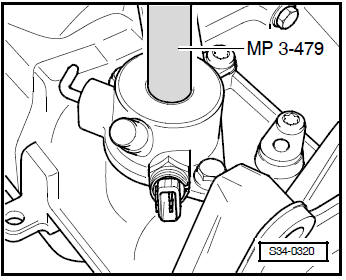

Fig. 3: Insérer la bague d'étanchéité jusqu'a la butée
