Revue Technique Automobile Skoda Octavia: Désassemblage et assemblage des fourchettes de changement de vitesses
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Plaque de pression -MP 3-407-
- Piece de pression -T30100/1-
- Dispositif de montage -MP 5-402-
- Piece de pression -MP 3-453-
- Douille d'écartement -MP 3-458-
- Emmanchoir -MP 1-304-
- Levier -MP 8-602/1-

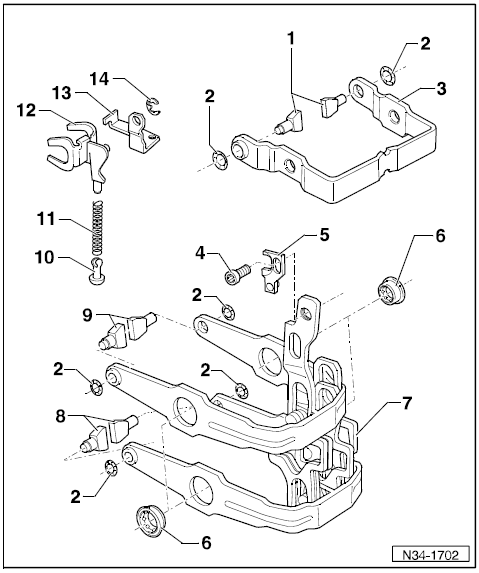

Remarque Il n'est pas nécessaire de désassembler le groupe de fourchettes de changement de vitesses ( rep. 7) pour démonter et monter les segments de changement de vitesses, les rondelles de serrage et les roulements a billes a contact oblique
1 - Segment de changement de vitesses du 5e rapport
- Marque d'identification Fig. 1 au
- Le segment de changement de vitesses doit encore tourner facilement apres le montage de la rondelle de fixation.
2 - Rondelle de fixation
- toujours remplacer
- Déposer Fig. 2 au
- Poser Fig. 3 au
3 - Fourchette du 5e rapport
- la régler
4 - 25 Nm
5 - Bec d'enclenchement du 5e rapport
6 - Roulement a
billes a contact oblique
- 4 unités
- Déposer Fig. 4 au
- emmancher Fig. 5 au
7 - Groupe de fourchettes de changement de vitesses avec glissieres
8 - Segment de changement de vitesses du 1er/2e rapport
- Marque d'identification Fig. 1 au
- Le segment de changement de vitesses doit encore tourner facilement apres le montage de la rondelle de fixation.
9 - Segment de changement de vitesses du 3e/4e rapport
- Marque d'identification Fig. 1 au
- Le segment de changement de vitesses doit encore tourner facilement apres le montage de la rondelle de fixation.
10 - Coulisseau
11 - Ressort
12 - Fourchette de marche arriere
13 - Appui pour fourchette de marche arriere
14 - Circlip

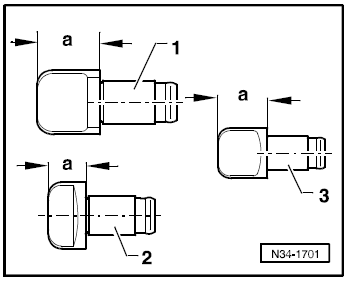

Fig. 1: Marque d'identification des segments de changement de
vitesses
Cote -a-
1 - Segments de changement de vitesses des rapports 1 et 2 = 11,4 mm
2 - Segments de changement de vitesses des rapports 3 et 4 = 7,7 mm
3 -
Segment de changement de vitesses du 5e rapport = 12,1 mm

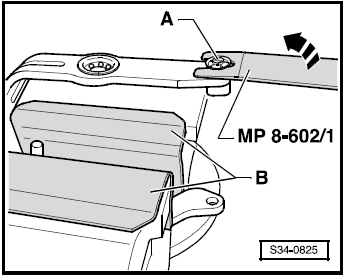

Fig. 2: Déposer la rondelle de fixation
- Serrer la fourchette dans un étau muni de mors de protection -B-.
- Débloquer la rondelle de fixation -A- dans le sens de la fleche.

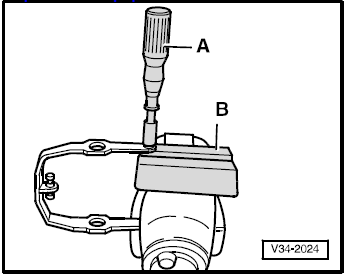

Fig. 3: Poser la rondelle de fixation
- Pousser la rondelle de fixation dans la gorge du changement de vitesses au moyen d'une clé a pipe dotée d'une poignée.
Remarque Le segment de changement de vitesses doit encore tourner facilement apres le montage de la rondelle de fixation.
A - Clé a douille de 10 avec poignée
B - Mors de protection

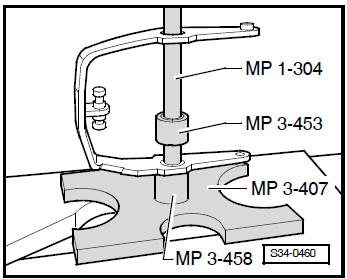

Fig. 4: Déposer le roulement a billes a contact oblique
Remarque Ne pas tordre les fourchettes en déposant et posant les roulements a billes a contact oblique.

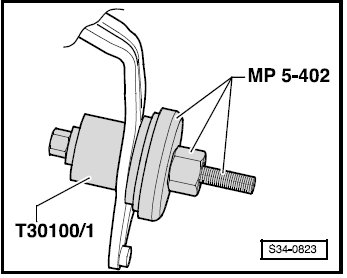

Fig. 5: Emmancher jusqu'a la butée le roulement a billes a
contact oblique dans la fourchette de changement de vitesses
Les creux dans la piece de pression -T30100/1- sont tournés vers le roulement a billes.

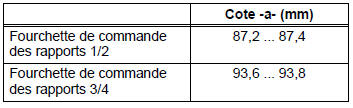

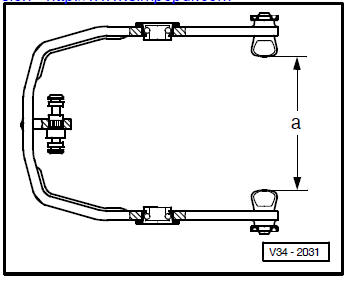

Fig. 6: Fourchette de changement de vitesse avec segments
montés
Affectation des segments de commande des rapports Fig. 1 au
