Revue Technique Automobile Skoda Octavia: Déposer et poser les bobines d'allumage avec étage final de puissance
Revue Technique Automobile Skoda Octavia / Manuel de Réparation (Moteur 1,6/85 kW FSI) / Système d'allumage / Déposer et poser les bobines d'allumage avec étage final de puissance
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Outil de montage -T10118-
- Extracteur -T10094-
Déposer

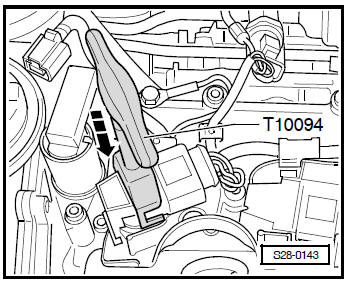

- Mettre l'extracteur -T10094- sur la bobine d'allumage avec étage final de puissance -flèche-.
- Sortir un peu la bobine d'allumage avec étage final de puissance.

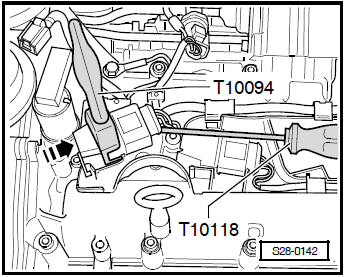

- Installer l' outil de montage -T10118- comme indiqué.
- Desserrer prudemment le verrouillage de la fiche et débrancher la fiche.
Poser
- Mettre l'extracteur -T10094- sur la bobine d'allumage avec étage final de puissance.
- Faire glisser la fiche sur la bobine d'allumage avec étage final de puissance, jusqu'au déclic.
- Pousser la bobine d'allumage avec étage final de puissance en direction -flèche- dans la culasse.
Système d'allumage - Aperçu du montage
1 - Fiche de raccordement Noire à 4 broches Débloquer avec l'outil de montage -T10118- 2 - Bobine d'allumage avec étage final de puissance -N70, N127, N291 und N292- Déposer et po ...D'autres materiaux:
