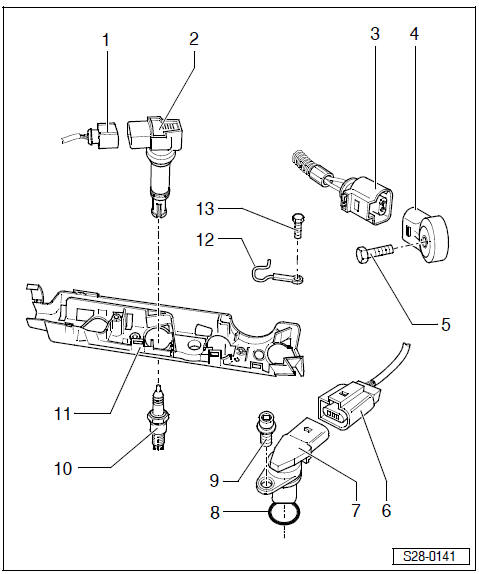

Revue Technique Automobile Skoda Octavia: Système d'allumage - Aperçu du montage

1 - Fiche de raccordement

• Noire à 4 broches
• Débloquer avec l'outil de montage -T10118-

2 - Bobine d'allumage avec étage final de puissance -N70, N127, N291 und N292-

• Déposer et poser

3 - Fiche de raccordement

• Noire à 2 broches
• pour détecteur de cliquetis I -G61-
• Contacts dorés

4 - Détecteur de cliquetis I -G61-

• Contacts de la fiche de raccordement dorés

5 - 20 Nm

• Le couple de serrage influence la fonction du détecteur de cliquetis

6 - Fiche de raccordement

• Noire à 3 broches
• pour transmetteur Hall -G40-

7 - Transmetteur Hall -G40-
8 - Joint torique

• Remplacer en cas d'endommagement

9 - 10 Nm
10 - Bougie d'allumage, 30 Nm

• Déposer et poser avec une clé pour bougies d'allumage, par ex. -3122 B-
• Type et écart entre les électrodes  Révisions et entretien

11 - Câble
12 - Câble de masse
13 - 10 Nm

• ne la desserrer ou serrer que lorsque l'allumage est coupé
