Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Dispositif de fixation -T10096-
- Dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A
Déposer

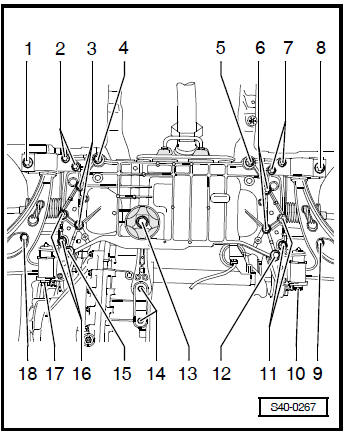

Afin de fixer le groupe motopropulseur avec les consoles, les dispositifs de fixation -T10096- doivent être vissés l'un après l'autre sur les positions: -1-, -8-, -9- et -18-.
Remarque Les dispositifs de fixation -T10096- ne doivent être serrés qu'à 20 Nm maximum, sinon leurs filetages seraient endommagés.

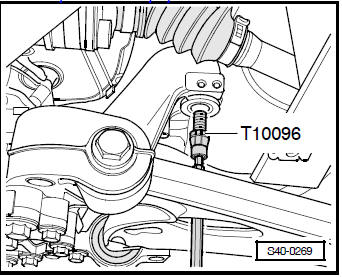

- Remplacer les vis de fixation sur le support de palier l'une après l'autre sur les deux côtés par des dispositifs de fixation -T10096- et serrer à 20 Nm.
Fixer le support de palier

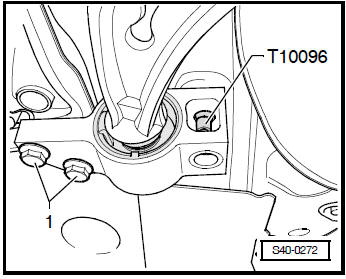

- Remplacer les vis sur les consoles l'une après l'autre par les dispositifs de fixation -T10096- et serrer à 20 Nm.
Fixer la console
La position de l'essieu avant est maintenant fixée.
Déposer ensuite avec la barre stabilisatrice Déposer ensuite avec le mécanisme de direction
Poser
La pose doit être effectuée dans l'ordre inverse. Veiller alors à ce que les dispositifs de fixation -T10096- soient remplacés l'un après l'autre par des vis neuves.
- Après la réparation, effectuer un essai sur route et si le volant est de travers, if faut alors contrôler la géométrie du véhicule .
Couple de serrage
Fixer le groupe motopropulseur et les consoles
Remarque Les travaux de soudage et de redressage sont interdits sur toutes les pièces porteuses et guidant les roues de la suspension de celles-ci. Toujours remplacer les écrous autobloquan ...Déposer et poser la rotule de suspension
Contrôler le jeu axial Tirer le triangle de suspension énergiquement vers le bas et le repousser vers le haut. Contrôler le jeu radial Pousser énergiquement en bas de la roue ver ...D'autres materiaux:
