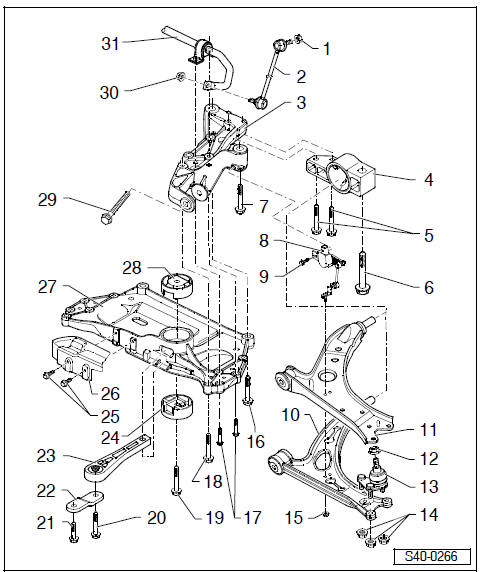

Revue Technique Automobile Skoda Octavia: Fixer le groupe motopropulseur et les consoles

Remarque

• Les travaux de soudage et de redressage sont interdits sur toutes les pièces porteuses et guidant les roues de la suspension de celles-ci.
• Toujours remplacer les écrous autobloquants.
• Toujours remplacer les vis/les écrous corrodés.

1 - Ecrou, 65 Nm

• Le maintenir en serrant au niveau du six-pan creux du tourillon d'articulation
• autobloquant
• remplacer après chaque démontage

2 - Barre de direction

• Attachement de la barre stabilisatrice à la jambe de suspension

3 - Console

• fixer  Fig au
• Si la console est remplacée, la géométrie du véhicule doit être contrôlée

4 - Support de palier

• fixer  Fig au
• avec palier en caoutchoucmétal

5 - Vis hexagonale, 50 Nm et 90°

• M10 x 70
• remplacer après chaque démontage

6 - Vis hexagonale, 70 Nm et 90°

• M12 x 1,5 x 100
• remplacer après chaque démontage

7 - Vis hexagonale, 70 Nm et 90°

• M12 x 1,5 x 90
• remplacer après chaque démontage

8 - Transmetteur d'assiette AVG -G78-

• peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-

9 - Vis hexagonale, 9 Nm
10 - Triangle de suspension

• Version: Acier moulé
• Affectation  Catalogue des pièces de rechange
• en cas d'endommagement remplacer la rotule de suspension
• Déposer et poser
• Remplacer le palier

11 - Triangle de suspension

• Version: Tôle d'acier
• Affectation  Catalogue des pièces de rechange
• en cas d'endommagement remplacer la rotule de suspension
• Déposer et poser
• Remplacer le palier

12 - Ecrou, 20 Nm et 90°

• autobloquant
• remplacer après chaque démontage

13 - Rotule de suspension

• contrôler
• Déposer et poser
• Remplacer en cas d'endommagement de la rotule de suspension

14 - Ecrou, 40 Nm et 90°

• autobloquant
• remplacer après chaque démontage

15 - Ecrou, 9 Nm
16 - Vis hexagonale, 70 Nm et 90°

• M12 x 1,5 x 100
• remplacer après chaque démontage

17 - Vis hexagonale, 20 Nm et 90°

• M8 x 80
• remplacer après chaque démontage

18 - Vis hexagonale, 70 Nm et 90°

• M12 x 1,5 x 75
• remplacer après chaque démontage

19 - Vis hexagonale, 100 Nm et 90°

• M14 x 1,5 x 70
• Serrer d'abord si l'appui oscillant est vissé à la boîte de vitesses
• remplacer après chaque démontage

20 - Vis hexagonale, 40 Nm et 90°

• M10 x 75
• remplacer après chaque démontage

21 - Vis hexagonale, 40 Nm et 90°

• M10 x 35
• remplacer après chaque démontage

22 - Support sur appui oscillant

• Pas de pièce détachée

23 - Appui oscillant

• visser d'abord à la boîte de vitesses puis au support du groupe moto-propulseur
• Différentes versions
• Affectation  Catalogue des pièces de rechange

24 - Palier en caoutchouc-métal du bas pour appui oscillant
25 - Vis Torx, 6 Nm
26 - Tôle de protection
27 - Support du groupe motopropulseur

• Différentes versions
• Affectation  Catalogue des pièces de rechange

28 - Palier en caoutchouc-métal du haut pour appui oscillant
29 - Vis hexagonale, 70 Nm et 90°

• M12 x 1,5 x110
• remplacer après chaque démontage
• Serrer uniquement en position poids à vide

30 - Ecrou hexagonal, 65 Nm

• Le maintenir en serrant au niveau du six-pan creux du tourillon d'articulation
• autobloquant
• remplacer après chaque démontage

31 - Barre stabilisatrice

• Différentes versions
• Affectation  Catalogue des pièces de rechange
• Déposer et poser
