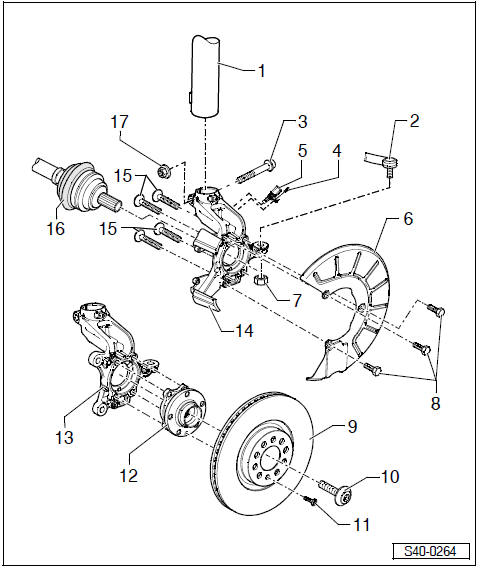

Revue Technique Automobile Skoda Octavia: Aperçu du montage du logement de roue
1 - Jambe de suspension
2 - Rotule de barre de direction
3 - Vis
intérieure à dentures multiples
- La pointe de la vis doit être tournée dans le sens de déplacement du véhicule
4 - Vis à six pans creux 8 Nm
- M6 x 16
5 - Capteurs de vitesse de rotation AVG -G47-/Capteurs de vitesse de rotation AVD -G45-
- peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
- Avant de poser le capteur de vitesse de rotation, nettoyer la surface intérieure de l'alésage et y passer de la pâte de graissage consistante -G 000 650 -
6 - Tôle de protection
7 - Ecrou, 20 Nm et 90°
- autobloquant
- remplacer après chaque démontage
8 - Vis hexagonale, 10 Nm
- M6 x 10
9 - Disque de frein à ventilation intérieure
10 - Vis hexagonale, 200
Nm et 180°
- remplacer après chaque démontage
Lors du serrage et du desserrage, le véhicule ne doit pas être sur ses roues
11 - Vis à empreinte cruciforme, 4 Nm
- M6 x 16
12 - Moyeu de roue avec roulement de roue
- la bague du capteur pour ABS est placée dans le moyeu de roue
- Différentes versions
- Affectation Catalogue des pièces de rechange
13 - Carter de roulement de roue
- Déposer et poser
- avec support de frein vissé
- Si le carter de roulement de roue est remplacé, la géométrie du véhicule doit ensuite être contrôlée /li>
- Affectation Catalogue des pièces de rechange
14 - Carter de roulement de roue
- Déposer et poser
- avec support de frein intégré
- Si le carter de roulement de roue est remplacé, la géométrie du véhicule doit ensuite être contrôlée /li>
- Affectation Catalogue des pièces de rechange
15 - Vis intérieure à dentures multiples, 70 Nm et 90°
- M12 x 1,5 x 45
- remplacer après chaque démontage
16 - Arbre à cardan
- Déposer et poser
17 - Ecrou, 70 Nm et 90°
- autobloquant
- remplacer après chaque démontage
Déposer et poser la barre stabilisatrice
Déposer
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Dispositif de fixation -T10096-
Dispositif de levage pour moteur et boîte de ...
Dépose et pose de l'unité du logement de roue
Déposer
Retirer la vis hexagonale pour l'arbre à cardan.
Remarque
Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le
roulement de roue serait endommagé.
Si la vis he ...
