Revue Technique Automobile Skoda Octavia: Aperçu du montage de la serrure du volet de compartiment moteur
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Capot moteur / Aperçu du montage de la serrure du volet de compartiment moteur

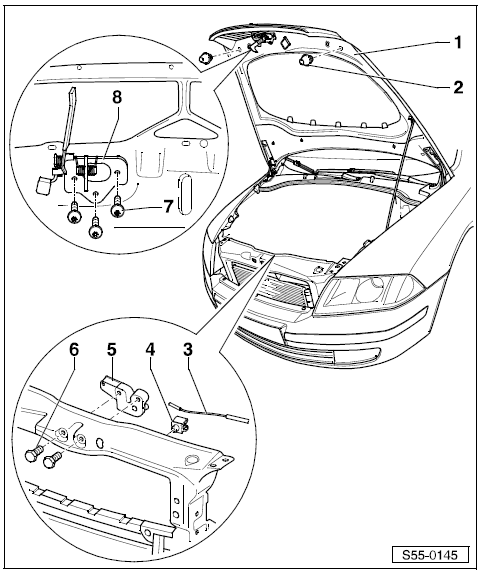

1 - Capot moteur
- Déposer et poser
2 - Tampon d'amortissement
- Le capot peut être réglé en hauteur par rapport aux ailes en dévissant ou vissant le tampon.
3 - Câble Bowden
4 - Clip
5 - Serrure du volet
- Déposer:
- Déposer le guidage d'air
- Décrocher le câble Bowden rep. 3
- Débrancher la connexion à fiches de la serrure du volet de compartiment moteur
- Enlever les vis rep. 6
- Enlever la serrure du volet
- Poser: La pose doit être effectuée dans l'ordre inverse
6 - 25 Nm
7 - 9 Nm
8 - Crochet de fixation
