Revue Technique Automobile Skoda Octavia: Débrancher le câble Bowden de la commande du capot moteur
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Capot moteur / Débrancher le câble Bowden de la commande du capot moteur

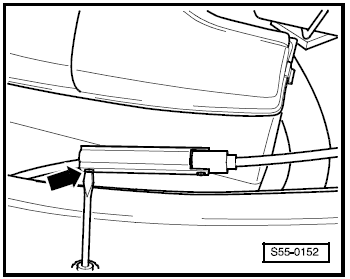

- Séparer le coupleur du câble Bowden en défaisant le verrouillage -flèche- (par ex. avec un tournevis).

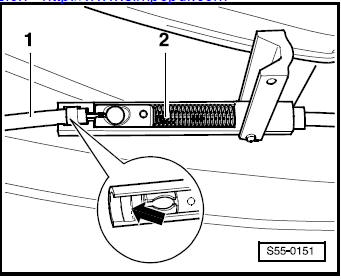

- Extraire le câble Bowden -1- du coupleur -2-.
Remarque Lors de la pose, veiller à ce que le câble Bowden soit correctement posé dans le coupleur -flèche- et que le coupleur soit correctement verrouillé.
