Revue Technique Automobile Skoda Octavia: Séparer le soufflet du levier de changement de vitesses
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Commande, Carter / Réparer la commande de passage des vitesses / Séparer le soufflet du levier de changement de vitesses

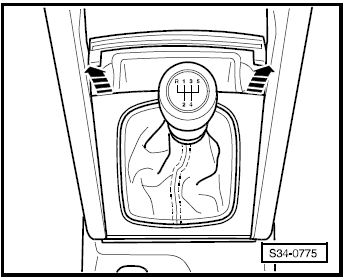

- Débloquer par le haut le soufflet du cadre de la console centrale -fleches-.
- Et remonter le soufflet en le faisant glisser par-dessus le pommeau.

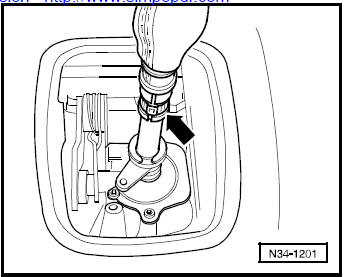

- Ouvrir le collier -fleche- et retirer le pommeau conjointement au soufflet.
Poser
- Tourner l'intérieur du soufflet vers l'extérieur.
- Poser le pommeau et le soufflet puis les comprimer avec un nouveau collier de blocage -fleche-.
Lors de son insertion sur le levier de changement de vitesses, le pommeau doit venir prendre dans la gorge circulaire du levier de changement de vitesse.
I - Déposer et poser le pommeau et le cache
1 - Pommeau
avec soufflet
Le pommeau et le soufflet ne peuvent pas etre séparés l'un
de l'autre
Toujours les remplacer conjointement
Déposer et poser
2 - Soufflet 3 - Collier de ...
II - Réparer le levier et le carter
Remarque
Graisser les portées et les surfaces de glissement avec de la graisse -G 000 450
02-.
1 - Circlip
Déposer et poser Fig. 2 au
2 - Douille 3 - Ressort de pression 4 - Douille 5 ...
