Revue Technique Automobile Skoda Octavia: Dépose et pose du contacteur sur colonne de direction
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Contacteur sur colonne de direction / Dépose et pose du contacteur sur colonne de direction
Déposer
- Déposer un peu le calculateur électronique de colonne de direction -J527-.
- Déposer le contact-démarreur.
- Désolidariser le contacteur sur colonne de direction de la colonne de direction.
Poser
Lors de la pose du contacteur sur colonne de direction, l'écart entre le volant et le boîtier de la bague de rappel doit être réglé.
- Installer le contacteur -2- sur la colonne de direction mais ne pas encore le visser.

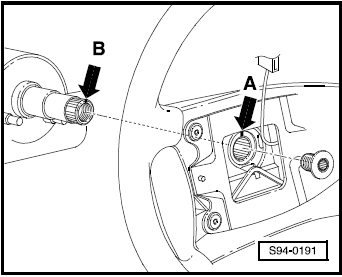

- Placer le volant de sorte que le trait -flèche A- sur le volant et le coup de pointeau -flèche B- sur la colonne de direction coïncident.

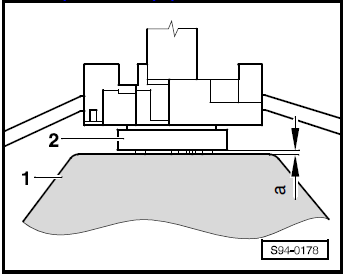

- Fixer d'abord le contacteur -2- sur la colonne de direction, de sorte que l'écart -a- = 3 mm soit respecté par rapport au volant -1-.
- Enlever de nouveau le volant et continuer la pose dans l'ordre inverse.
Remarque
- Lors de la pose, le contacteur d'allumage/démarrage et le cylindre de fermeture doivent être dans la même position, par ex. "Contact MIS ».
- Après le serrage des deux vis de fixation sur le boîtier de l'antivol de direction, passer de la laque de freinage sur celles-ci.
