Revue Technique Automobile Skoda Octavia: Dépose et pose de la bague de rappel avec bague collectrice
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Contacteur sur colonne de direction / Dépose et pose de la bague de rappel avec bague collectrice
Déposer
- Déposer un peu le calculateur électronique de colonne de direction -J527-.

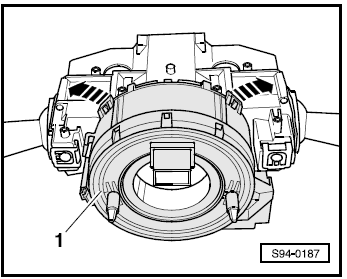

- Déverrouiller prudemment les ergots de blocage -flèches- et enlever de la colonne de direction la bague de rappel avec bague collectrice du carter de commande.
Poser
La pose doit être effectuée dans l'ordre inverse.
Déposer et poser le transmetteur d'angle de braquage -G85-
- Dépose et pose de la bague de rappel avec bague collectrice.

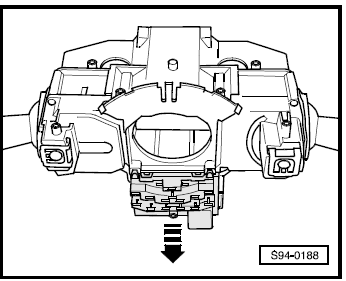

- Retirer le transmetteur d'angle de braquage -G85- dans -le sens de la flèche-.
Poser
La pose doit être effectuée dans l'ordre inverse.
