Revue Technique Automobile Skoda Octavia: Déposer et poser le lévier de contacteur du contacteur de la colonne de direction
Revue Technique Automobile Skoda Octavia / Installation électrique / Feux, lampes, interrupteurs - à l'extérieur / Contacteur sur colonne de direction / Déposer et poser le lévier de contacteur du contacteur de la colonne de
direction
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Jauge d'épaisseur à lames
Déposer
- Transmetteur d'angle de braquage -G85-.
Remarque Pour des raisons de présentation, les opérations suivantes sont représentées après dépose du contacteur de la colonne de direction.

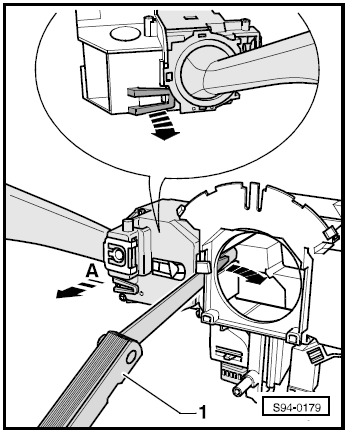

- Avec la jauge d'épaisseur à lames de 1,0 mm -1- débloquer les ergots de maintien -flèches- et enlever le lévier de contacteur gauche dans -le sens de la flèche A-.

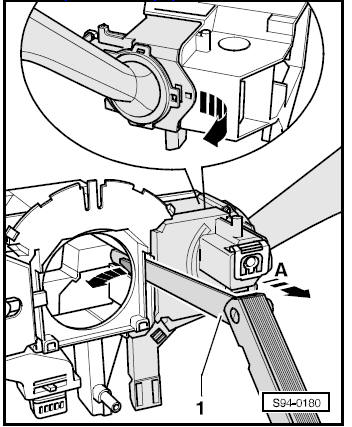

- Avec la jauge d'épaisseur à lames de 1,0 mm -1- débloquer les ergots de maintien -flèches- et enlever le lévier de contacteur droit dans -le sens de la flèche A-.
Poser
La pose doit être effectuée dans l'ordre inverse en observant les points suivants:
- Veiller à ce que tous les ergots de maintien et fiches doivent venir prendre correctement.
