Revue Technique Automobile Skoda Octavia: Dotation des raccords sur le calculateur électronique de colonne de direction -J527-

Pour pouvoir contrôler le calculateur électronique de colonne de direction -J527- utiliser l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-.

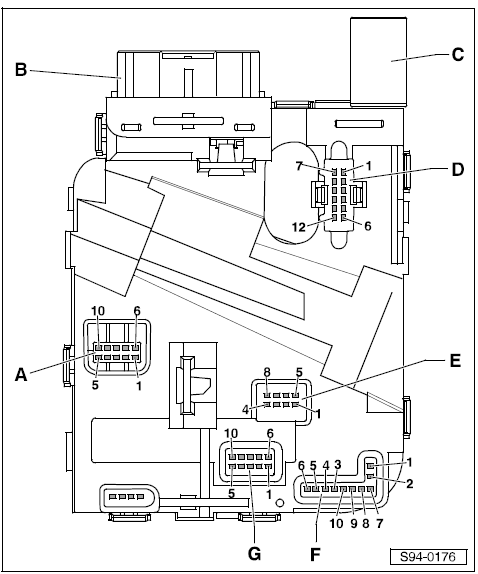

A - Fiche de raccordement pour les clignotants/le régulateur de vitesse

1. Alimentation en tension (borne 15)
2. "en arrêt" - position encliquetée
3. Res (« + »)/Set (« - »)
4. en marche - position encliquetée/ en arrêt - position rebondie
5. masse
6. libre
7. Appel de phares
8. Feux de route
9. Clignotant
10. Clignotant, masse

B - Dotation des raccords pour le calculateur du réseau de bord -J519-

• Dotation des contacts  Fig. 1 au

C - Dotation des raccords pour l'appareil de commande des airbags

• Dotation des contacts  Fig. 2 au

D - Dotation des raccords pour contact-démarreur

1. libre
2. libre
3. Verrou de la clé de contact en marche, borne 30
4. Verrou de la clé de contact, masse
5. libre
6. libre
7. Sortie contact-démarreur, borne 50
8. Alimentation en tension, borne 30 vers contact-démarreur
9. Sortie contact-démarreur, borne S
10. Sortie contact-démarreur, borne X
11. Sortie contact-démarreur, borne P
12. Sortie contact-démarreur, borne 15

E - Dotation des raccords pour l'essuie-glace/l'indicateur multifonctions

1. Signal du commutateur d'essuie-glace
2. Masse, essuie-glace
3. Signal du balayage/lavage arrière
4. libre
5. Signal de l'indicateur multifonctions
6. Masse, indicateur multifonctions/potentiomètre de périodicité
7. Signal des phases de périodicité
8. libre

F - Dotation des raccords pour bague de rappel

1. Chauffage du volant "-"
2. Chauffage du volant "+"
3. Airbag 1 "+"
4. Airbag 1 "-"
5. Pas utilisé
6. Pas utilisé
7. Masse, volant multifonctions et avertisseur sonore
8. GRA encliqueté"en arrêt"/avertisseur sonore signal
9. Signal de température lors du chauffage du volant
10. Borne 15 pour volant multifonctions

G - Dotation des raccords pour transmetteur d'angle de braquage

1. Cellule photo-électrique 5
2. Cellule photo-électrique 3
3. Cellule photo-électrique 1
4. Alimentation en tension de 12 V
5. Alimentation en tension de 5 V
6. Cellule photo-électrique 6
7. Cellule photo-électrique 4
8. Cellule photo-électrique 2
9. Masse, transmetteur d'angle de braquage
10. Cellule photo-électrique 7

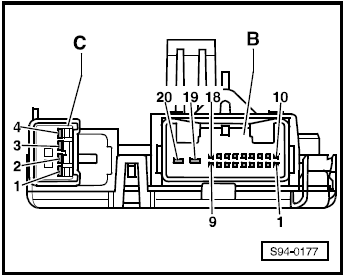

Fig. 1: Dotation des raccords pour le calculateur du réseau de bord -J519- -B-

1 - Taxi émetteur-récepteur 2
2 - Taxi émetteur-récepteur 1
3 - Taxi alarme 2
4 - Taxi alarme 1
5 - 9-libre
10 - CAN - transmission blindage
11 - CAN - transmission low
12 - CAN - transmission high
13 - GRA - "en arrêt" - encliqueté
14 - CAN Confort high
15 - CAN Confort low
16 - P-IN (P-contact du lévier sélecteur de rapport)
17 - Sortie additionnelle borne 15
18 - Sortie additionnelle borne 50
19 - Borne 30
20 - Borne 31

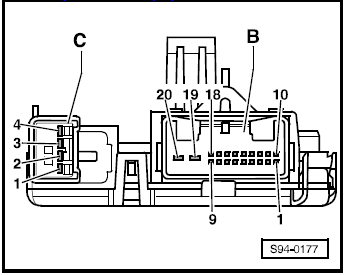

Fig. 2: Dotation des raccords pour l'appareil de commande des airbags -C-

1 - Airbag 1 "- »
2 - Airbag 1 "+ »
3 - Pas utilisé
4 - Pas utilisé
