Revue Technique Automobile Skoda Octavia: Réparer le frein des roues avant, étrier de frein FN 3

Remarque

• Après le remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
• Pour aspirer du liquide de frein dans son réservoir, utiliser l'appareil de remplissage et de purge d'air pour freins par ex. -ROMESS-.
• Installer le bloqueur de pédale de frein, par ex. -V.A.G 1869/2 - avant de déposer un étrier ou de débrancher une Durit.

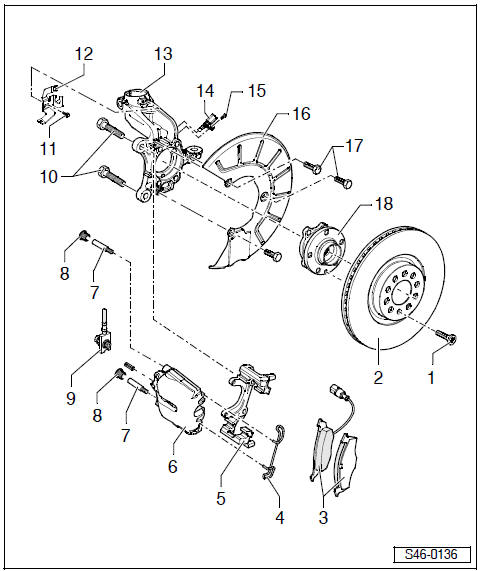

1 - Vis à empreinte cruciforme, 4 Nm
2 - Disque de frein

• à ventilation intérieure, 288 mm
• Epaisseur 25 mm
• Limite d'usure: 22 mm
• Toujours remplacer toutes les plaquettes de l'essieu concerné
• Dévisser au préalable l'étrier de frein pour pouvoir déposer un disque

3 - Plaquettes de frein

• Epaisseur 14 mm sans la plaque d'appui
• avec indicateur d'usure sur le côté de gauche du véhicule
• un témoin s'allume dans le porte-instrument en cas d'usure correspondant à une limite d'env. 4 mm.
• Limite d'usure: 2 mm sans la plaque d'appui
• Toujours remplacer toutes les plaquettes de l'essieu concerné
• Déposer et poser

4 - Ressort de maintien

• installer dans les deux alésages de l'étrier de frein

5 - Support de frein

• visser au carter du roulement de roue

6 - Etrier de frein

• Ne pas la dévisser la Durit de frein pour remplacer les plaquettes
• Déposer et poser
• Réparer

7 - Axe de guidage, 30 Nm
8 - Capuchon

• enlever

9 - Durit de frein avec raccord orientable et vis creuse, 35 Nm
10 - Vis rainurée, 190 Nm

• Nettoyer en cas de réutilisation

11 - Vis
12 - Support
13 - Carter de roulement de roue

• avec support de frein vissé

14 - Capteur de vitesse de rotation d'ABS

• Avant de poser le capteur, nettoyer la surface intérieure de l'alésage et y passer de la pâte pour vis soumises à très hautes températures -G 052 112 A3 -

15 - Vis à six pans creux 8 Nm
16 - Tôle de protection
17 - Vis hexagonale, 10 Nm
18 - Ensemble roulement de roue/moyeu de roue

• la bague du capteur pour ABS est placée dans le roulement de roue
