Revue Technique Automobile Skoda Octavia: Déposer et poser les plaquettes de frein

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

• Pousse-piston -T10145-

Déposer

Lors de la dépose, marquer les plaquettes de frein pouvant être réutilisées. Les remonter exactement au même endroit, sinon freinage irrégulier!

• Déposer les roues.

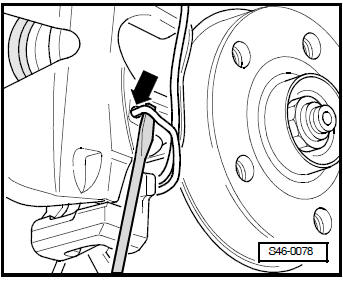

• Débloquer de l'étrier de frein -flèche- le ressort de maintien des plaquettes de frein avec un tournevis et l'enlever.

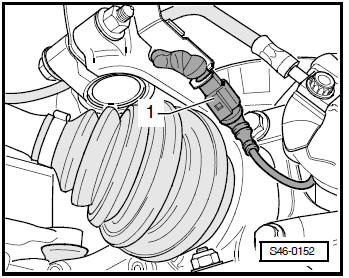

• Débrancher le connecteur -1- pour indicateur d'usure de plaquette de frein.

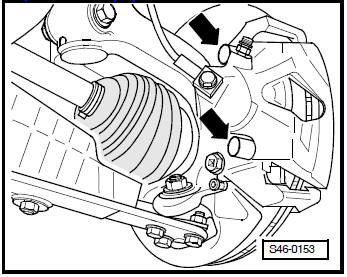

• Enlever les capuchons -flèches-.

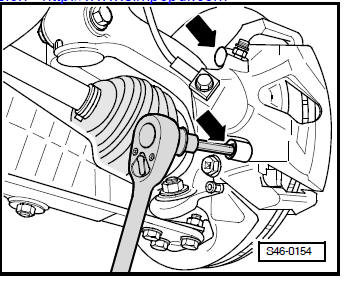

• Desserrer les deux axes de guidage -flèches- et les extraire de l'étrier de frein.
• Enlever l'étrier de frein et le fixer avec du fil de fer de manière que le poids de celui-ci n'appuie pas et n'endommage pas la Durit de frein.
• Extraire la plaquette de frein de l'étrier et l'enlever du support de frein.
• Nettoyer l'étrier de frein, il ne doit y avoir ni trace de colle, ni de graisse sur la surface de collage de la plaquette de frein.

N'utiliser que de l'alcool à brûler pour nettoyer l'étrier de frein.

Poser

Aspirer le liquide de frein dans son réservoir avant d'enfoncer le piston avec le pousse-piston dans le cylindre. Sinon, le liquide de frein peut s'écouler et entraîner des dommages, si entre-temps il était nécessaire d'ajouter du liquide de frein.

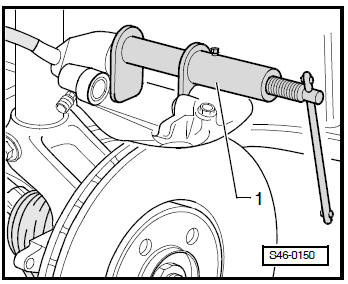

• Pousser le piston avec le pousse-piston -T10145 - -1-.
• Retirer la feuille de protection de la plaque d'appui de la plaquette de frein extérieure.
• Installer la plaquette de frein extérieure sur le support de frein.
• Mettre la plaquette de frein intérieure avec le ressort de maintien dans l'étrier (piston).

Lors de l'installation de l'étrier de frein, veiller à ce que la plaquette de frein ne colle pas à l'étrier avant sa mise en place définitive.

Ne pas endommager la surface collante.

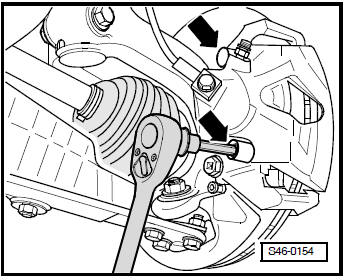

• Visser l'étrier au support de frein au moyen des deux axes de guidage.
• Insérer les deux capuchons.
• Mettre le ressort de maintien dans l'étrier de frein.
• Relier le connecteur d'un indicateur d'usure de plaquette de frein.
• Monter les roues.

Remarque

• Après chaque remplacement des plaquettes de frein, appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
• Après le remplacement des plaquettes de frein, contrôler le niveau du liquide.

Couples de serrage:
