Revue Technique Automobile Skoda Octavia: Aperçu du montage d'une portière arrière
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Portières arrière/pièces incorporées aux portières / Aperçu du montage d'une portière arrière

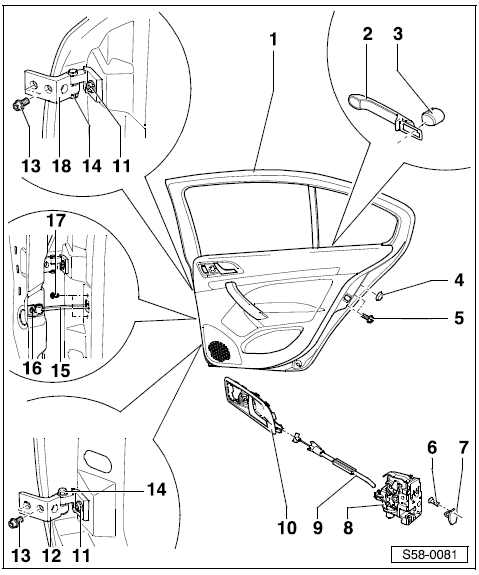

1 - Portière
- Déposer et poser
2 - Poignée de portière
- Déposer et poser
3 - Boîtier
- Déposer et poser
4 - Capuchon
5 - 20 Nm
6 - 20 Nm
7 - Oeillet de fermeture
8 - Serrure de portière
- Déposer et poser
9 - Câble Bowden
10 - Commande intérieure de portière
- Déposer et poser
11 - 40 Nm
12 - Charnière inférieure de portière
13 - 20 Nm
14
- 30 Nm
15 - Bloqueur de portière
16 - 30 Nm
17 - 7 Nm
18 -
Charnière supérieure de la portière
Déposer et poser les portières arrière
Déposer
Retirer le soufflet -6- du montant B.
Débrancher les connexions à fiches -4-.
Enlever les écrous -2- des charnières -1-.
Retirer la vis -5- du bloqueur de portière -3-.
Dé ...
