Revue Technique Automobile Skoda Octavia: Déposer et poser les portières arrière

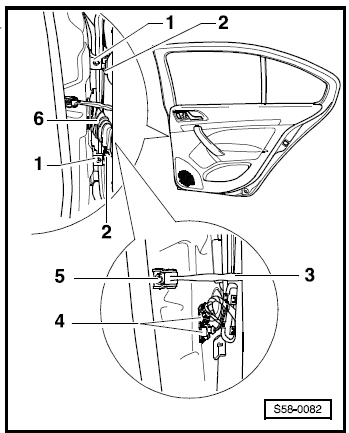

Déposer
- Retirer le soufflet -6- du montant B.
- Débrancher les connexions à fiches -4-.
- Enlever les écrous -2- des charnières -1-.
- Retirer la vis -5- du bloqueur de portière -3-.
- Décrocher la portière en la tirant vers le haut.
Poser
La pose doit être effectuée dans l'ordre inverse.
Régler la portière
La portière ne peut être réglée correctement qu'après avoir desserré les charnières de celle-ci au niveau du montant et de la portière. Les autres tentatives de réglage, par ex. en ajustant les portières vers le haut, n'ont aucun effet. La portière retombe dès que l'on appuie.
- Desserrer les vis jusqu'à ce que la portière puisse être déplacée.
- Les portières sont correctement réglées dès que l'écart est partout le même par rapport au cadre de portière lorsqu'elles sont fermées.
Aperçu du montage d'une portière arrière
1 - Portière
Déposer et poser
2 - Poignée de portière
Déposer et poser
3 - Boîtier
Déposer et poser
4 - Capuchon 5 - 20 Nm 6 - 20 Nm 7 - Oeillet de f ...
Déposer et poser le support du dispositif de la portière
Déposer
Remarque Le
support du dispositif est déposé conjointement au lève-vitre.
Déposer l'habillage de la portière.
Déposer la poignée de la portière.
Débloquer le capucho ...
