Notice d'utilisation Skoda Octavia: Fusibles dans le compartiment moteur
Notice d'utilisation Skoda Octavia / Faites-le vous-même / Fusibles et ampoules / Fusibles / Fusibles dans le compartiment moteur

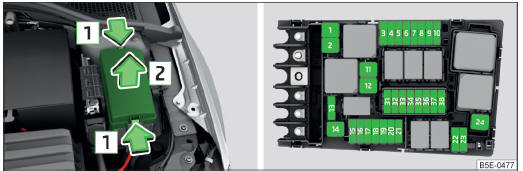

Fig. 241 Enlevez le cache de la boîte à fusibles / fusibles
Fig. 242
Couvercle de la boîte à fusibles
dans le compartiment moteur :
Agrafe en plastique pour fusibles
Échange d'un fusible
- Comprimez les touches de verrouillage du cache simultanément dans le sens de la flèche 1 " fig. 241.
- Retirez le cache dans le sens de la flèche 2 .
- Échangez le fusible concerné.
- Posez le couvercle sur la boîte à fusibles.
- Enfoncez les touches de verrouillage du couvercle et verrouillez.
ATTENTION
Veillez à toujours remettre correctement en place le couvercle de la boîte à
fusibles
dans le compartiment moteur. Si vous ne remettez pas le cache correctement
en place, de l'eau pourrait pénétrer dans la boîte à fusibles - risque
d'endommagement du véhicule !
Affectation des fusibles dans le tableau de bord
Fig. 240
Fusibles :
Non affecté
Non affecté
Non affecté
Non affecté
Bus de données
Capteur d'alarme
Climatiseur, chauffage, récepteur de la ...
Affectation des fusibles dans le compartiment moteur
ESC, ABS
ESC, ABS
Calculateur du moteur
Ventilateur de radiateur, indicateur de température d'huile, débitmètre
d'air, soupape de régulation pour la pression du ...
