Notice d'utilisation Skoda Octavia: Fusibles
Entrée en matière
Vous trouverez dans ce chapitre des informations sur les sujets suivants :
- Fusibles dans le tableau de bord - Véhicules à direction à gauche
- Fusibles dans le tableau de bord - Véhicules à direction à droite
- Affectation des fusibles dans le tableau de bord
- Fusibles dans le compartiment moteur
- Affectation des fusibles dans le compartiment moteur
Les circuits électriques sont protégés par des fusibles.
Coupez le contact et éteignez le consommateur correspondant avant de remplacer un fusible.
Identifiez le fusible correspondant au consommateur en panne , Affectation des fusibles dans le tableau de bord ou, Affectation des fusibles dans le compartiment moteur.
Les sièges électriques réglables sont protégés par des fusibles automatiques qui se réenclenchent automatiquement au bout de quelques secondes après la suppression de la cause de surcharge.

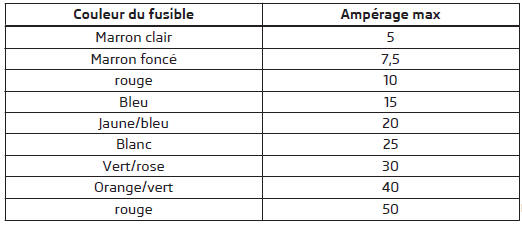

Couleurs d'identification des fusibles
- " Ne réparez pas " les fusibles et ne les remplacez pas par des plus puissants - risque d'incendie ! Cela risquerait de causer des dommages à un endroit de l'équipement électrique.
- Si un fusible neuf brûle de nouveau au bout de peu de temps, faites vérifier l'équipement électrique aussi vite que possible par un atelier spécialisé.
- Un fusible qui a grillé est reconnaissable au fait que sa bague métallique a fondu. Remplacez le fusible défectueux par un neuf du même ampérage.
Nota
- Nous vous recommandons de toujours avoir quelques fusibles de rechange dans votre véhicule. Vous pouvez acheter une boîte de fusibles de rechange et d'ampoules parmi les pièces d'origine de ŠKODA.
- Plusieurs consommateurs peuvent être rattachés à un fusible.
- Plusieurs fusibles peuvent être affectés à un consommateur.
- Fusibles dans le tableau de bord - Véhicules à direction à gauche
- Fusibles dans le tableau de bord - Véhicules à direction à droite
- Affectation des fusibles dans le tableau de bord
- Fusibles dans le compartiment moteur
- Affectation des fusibles dans le compartiment moteur
Fusibles dans le tableau de bord - Véhicules à direction à gauche
Fig. 238
Vide-poches côté conducteur :Véhicules à direction à gauche
Sur les véhicules à direction à gauche, la boîte à fusibles ...
