Notice d'utilisation Skoda Octavia: Fusibles dans le tableau de bord - Véhicules à direction à droite
Notice d'utilisation Skoda Octavia / Faites-le vous-même / Fusibles et ampoules / Fusibles / Fusibles dans le tableau de bord - Véhicules à direction à droite

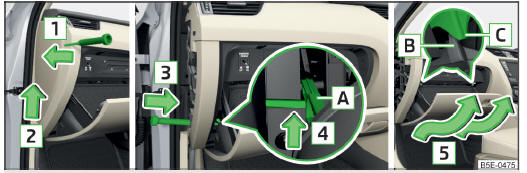

Fig. 239 Vide-poches côté passager avant : Véhicules à direction à droite
Sur les véhicules à direction à droite, la boîte à fusibles se trouve côté passager avant derrière le vide-poches sur le côté gauche du tableau de bord.
Démontage du vide-poche et remplacement du fusible
- Glissez un tournevis sous le revêtement latéral " fig. 239.
- Déverrouillez le cache dans le sens de la flèche 1 .
- Extrayez le cache dans le sens de la flèche 2 .
- Ouvrez le vide-poche.
- Insérez dans le sens de la flèche 3 un tournevis sur le côté du tableau de bord.
- Déverrouillez avec le tournevis le blocage A du vide-poches dans le sens des flèches 4 .
- Retirez le vide-poches dans le sens de la flèche 5 .
- Saisissez l'agrafe en plastique qui se situe en dessous du cache de la boîte à fusibles dans le compartiment moteur " fig. 242.
- Fixez l'agrafe sur le fusible concerné et retirez ce dernier.
- Replacez un nouveau fusible.
- Replacez l'agrafe dans son emplacement d'origine.
Montage du vide-poches
- Insérez l'appui de butée B du vide-poches derrière les supports C " fig. 239.
- Insérez le vide-poches dans le sens contraire à la flèche 5 .
- Insérez le blocage et verrouillez-le dans le sens contraire à la flèche 4 au moyen du tournevis.
- Insérez le revêtement latéral dans le sens contraire à la flèche 2 .
- Appuyez sur le revêtement latéral dans le sens contraire à la flèche 1 .
- Fermez le vide-poches.
