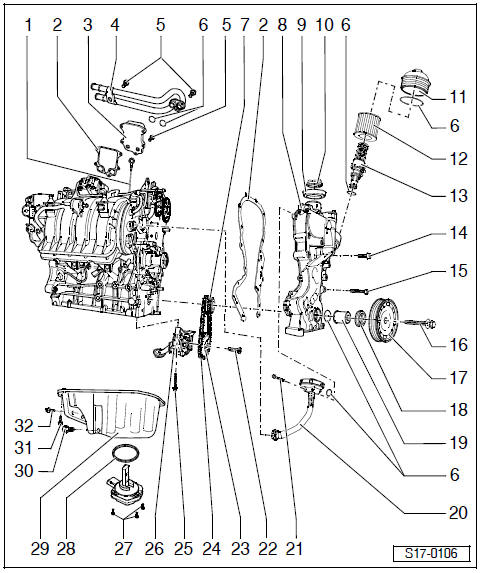

Le contacteur de pression d'huile -F1- se trouve dans la culasse devant à gauche; déposer et poser .
1 - Jauge d'huile
- Le niveau d'huile ne doit pas dépasser le repère max.!
2 - Joint
- Remplacer
3 - Radiateur d'huile
4 - Tube d'eau de refroidissement
- pour radiateur d'huile
5 - 8 Nm
6 - Joint torique
- Remplacer
7 - Roue de chaîne
- pour l'entraînement de la pompe à huile
8 - Carter de distribution
- Déposer et poser le carter de distribution
9 - Bague d'étanchéité
- Remplacer en cas d'endommagement
10 - Bouchon
- Remplacer le joint en cas d'endommagement
11 - Couvercle de filtre à huile, 25 Nm
12 - Cartouche filtrante
13 - Valve
- avec valve de court-circuit Pression d'ouverture: env.
0,25 MPa (2,5 bars) de surpression
- avec valve anti-retour emmanchée
14 - 10 Nm
15 - 10 Nm
16 - 90 Nm + 90° (1/4 de tour)
- Remplacer
- Il ne doit y avoir ni huile, ni graisse sur la surface de friction de la vis de fixation
- Installer avec de l'huile (filetage)
- Retenir la poulie avec le contre-appui -T30004-
17 - Poulie
- Il ne doit y avoir ni huile, ni graisse sur les surfaces de friction de la poulie
- Déposer et poser la courroie poly-V
18 - Bague d'étanchéité
- Remplacer
19 - Douille de roulement
- Il ne doit y avoir ni huile, ni graisse sur les surfaces de friction de la douille de roulement
20 - Soupape de régulation de pression (soupape PCV)
- avec Durit d'aération
21 - 10 Nm
22 - 20 Nm + 90° (1/4 de tour)
23 - Roue de chaîne
- de pompe à huile
- Retenir la roue de chaîne avec le contre-appui -T10172-
24 - Chaîne d'entraînement
- de pompe à huile
- Marquer le sens de défilement (position de montage) avant la dépose
25 - 25 Nm
26 - Pompe à huile
- Toujours remplacer entièrement
27 - 10 Nm
28 - Transmetteur de niveau/de température d'huile -G266-
- Remplacer en cas d'endommagement
- contrôler Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
29 - Carter d'huile
- Déposer et poser
30 - Vis de vidange d'huile, 30 Nm
- avec bague d'étanchéité imperdable
Lubrification
Déposer et poser les pièces du système de lubrification Remarque Les canalisations d'huile doivent être soigneusement nettoyées et le refroidisseur d'huile remplacé afin d'éviter que de ...Déposer et poser le carter d'huile
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires Embout enfichable -T10058- Perceuse manuelle avec brosse en plastique Grattoir plat P ...D'autres materiaux:
