Notice d'utilisation Skoda Octavia: Dimensions - Octavia

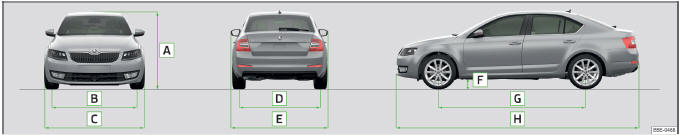

Fig. 255 Dimensions du véhicule

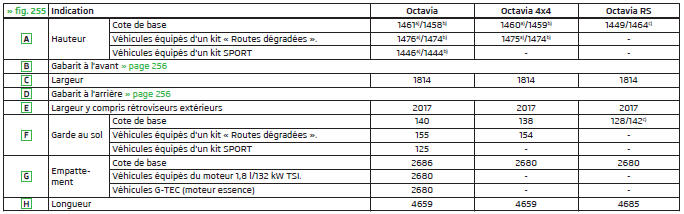

Dimensions du véhicule avec le poids en charge sans conducteur (en mm)
a) Valable pour les véhicules avec frein 15".
b) Valable pour les véhicules avec frein 16".
c) S'applique uniquement pour certains pays.
Dimensions - Octavia Combi

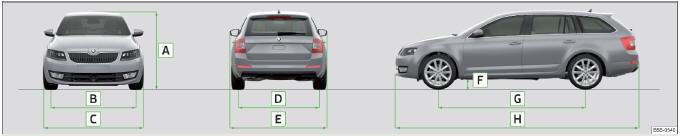

Fig. 256 dimensions du véhicule

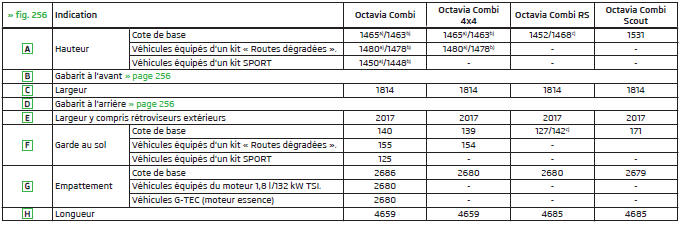

Dimensions du véhicule avec le poids en charge sans conducteur (en mm)
a) Valable pour les véhicules avec frein 15".
b) Valable pour les véhicules avec frein 16".
c) S'applique uniquement pour certains pays.

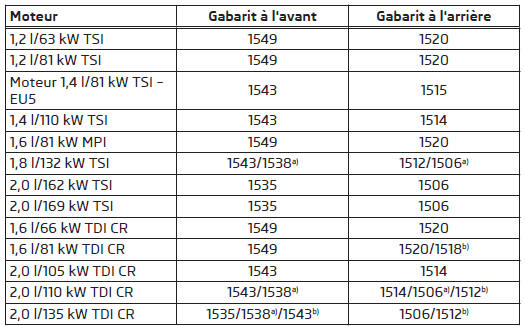

Gabarit avant/arrière
a) S'applique aux véhicules Octavia Combi Scout.
b) S'applique aux véhicules Octavia 4x4 / Octavia Combi 4x4.
Charge utile
À partir de la différence entre le poids total maximum autorisé et le poids
en
charge, il est possible de calculer la charge utile maximum approximative.
La charge utile se ...
Angle d'attaque
Fig. 257 Angle d'attaque : Octavia / Octavia Combi
Angle " fig. 257
Angle d'attaque à l'avant
Angle d'attaque à l'arrière
Angle d'attaque
Les valeurs indiqué ...
