Revue Technique Automobile Skoda Octavia: Dépose et pose de l'amortisseur
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Suspension des roues arrière / Aperçu du montage: Amortisseur, ressort hélicoïdal / Dépose et pose de l'amortisseur
Déposer
- Mesurer la cote du centre de la roue jusqu'au bord inférieur du passage de roue .
- Déposer la roue.
- Déposer la coquille du passage de roue Carrosserie - Travaux de montage ; Gr. de rép. 66.
- Déposer le ressort hélicoïdal .

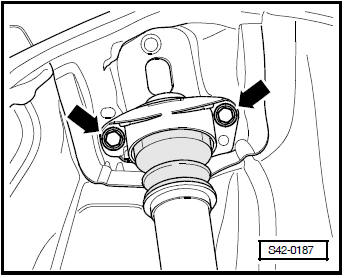

- Retirer les vis -flèches-.

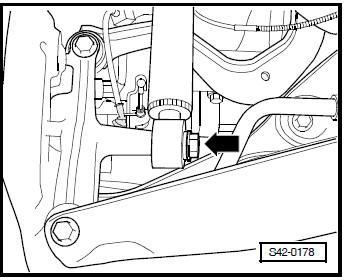

- Retirer la vis -flèche-.
- Extraire l'amortisseur.
Poser
La pose doit être effectuée dans l'ordre inverse. Tenir compte de ce qui suit:
Remarque Le vissage de l'amortisseur sur le carter du logement de roue ne pourra être effectué que si la cote mesurée entre le milieu du moyeu de roue et le bord inférieur du passage de roue est atteinte avant le montage !

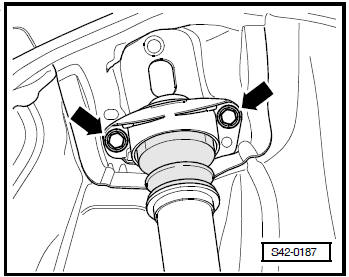

- Insérer l'amortisseur et serrer les vis -flèches-.

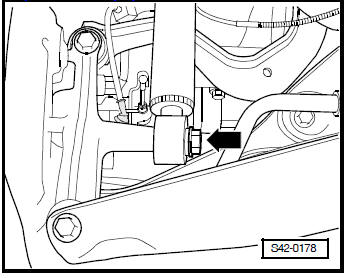

- Serrer à fond la vis -flèche-.
- Poser le ressort hélicoïdal .
- Poser la coquille du passage de roue Carrosserie - Travaux de montage ; Gr. de rép. 66.
- Poser la roue et la serrer.

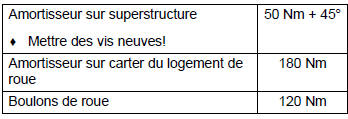

Couples de serrage:
